납기는 다가오는데 건축 도면이 또 바뀌었습니다. 전기 설계자라면 이 한 문장만으로도 어떤 상황인지 바로 떠오를 겁니다. 건축사 사무소에서 벽 위치 하나, 방 배치 하나만 바꿔도 전기 쪽은 전등 평면도, 전열 평면도, 전력간선 평면도, 냉난방 연동 도면까지 전부 손봐야 합니다. 전기 도면은 장수가 많다 보니 이 변경 작업이 단순한 수정이 아니라 거의 매번 반복되는 노동에 가깝습니다. 이 작업을 조금이라도 효율적으로 처리하는 방법을 실무 경험을 바탕으로 정리해보겠습니다.
레이어 정리 방식 — 직관적이지만 변경에 취약하다
제가 실무에서 주로 써온 방식은 건축 도면을 외부참조로 불러오지 않고, 건축 도면 데이터를 직접 도면 안에 가져와 레이어로 구분해 관리하는 방식입니다. 이 방식은 도면 파일 하나에 모든 정보가 들어있어 작업 중 다른 파일 경로를 신경 쓸 필요가 없고, 파일을 다른 사람에게 넘길 때도 누락되는 참조 파일이 없어 단순합니다. 레이어 이름만 구분해두면 건축 요소와 전기 요소를 화면에서 켜고 끄기도 편합니다.
문제는 건축 도면이 바뀔 때입니다. 건축 데이터를 직접 가져온 방식에서는 변경된 건축 도면을 다시 통째로 지우고 새로 붙여넣어야 합니다. 이 과정에서 기존에 배치해둔 전기 심볼이나 배선이 건축 벽체와 함께 어긋나는 경우가 생기고, 좌표를 다시 맞추는 작업이 추가됩니다. 전열, 전등, 전력간선, 냉난방 연동 도면까지 도면 수가 많다 보니 한 장씩 같은 작업을 반복해야 합니다. 건축 변경이 잦은 프로젝트에서는 이 방식이 작업 시간을 가장 많이 잡아먹는 구간이 됩니다.
- 장점 — 파일 하나로 완결, 참조 경로 관리 불필요, 작업 단순
- 단점 — 건축 도면 변경 시 통째로 삭제 후 재삽입, 좌표·배치 재조정 필요
- 전기 도면 장수가 많을수록(전등·전열·간선·냉난방) 반복 작업량이 그만큼 누적됨
XREF 외부참조 방식 — 변경 대응은 빠르지만 용량이 부담

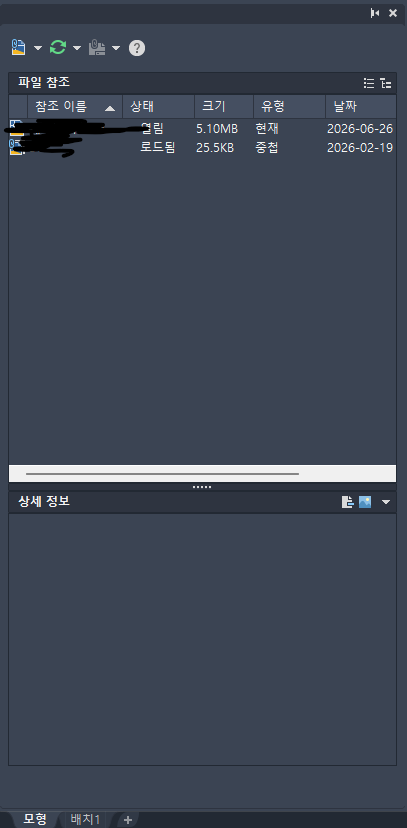

외부참조(XREF)란 다른 도면 파일을 현재 도면에 독립적인 참조 객체로 불러와 연결하는 AutoCAD 기능을 의미합니다. 건축사 사무소들이 일반적으로 쓰는 방식이 바로 이것인데, 건축 도면을 백그라운드(배경 도면)로 참조해두면 건축 측에서 도면을 수정한 뒤 같은 파일명으로 다시 저장하기만 해도 전기 도면 쪽에서 자동으로 최신 내용이 갱신됩니다. 전등, 전열, 전력간선, 냉난방 도면 전부가 같은 건축 배경 파일을 참조하고 있다면, 건축 도면 파일 하나만 바뀌어도 모든 도면이 한 번에 갱신되는 효과를 봅니다.
저도 이 방식을 도입하면 변경 대응 속도가 확실히 빨라진다는 걸 알고 있습니다. 다만 이 방식의 단점은 파일 용량입니다. 외부참조 파일이 쌓이면 도면을 열고 저장하는 속도가 느려지고, 특히 건축 도면 자체가 무거운 경우 전기 도면 파일도 함께 무거워집니다. 외부참조 경로가 깨지면 도면이 텅 빈 상태로 열리는 경우도 있어 파일을 주고받을 때 경로 관리에 신경을 써야 합니다. 그럼에도 건축 도면이 자주 바뀌는 프로젝트라면 초기 설정 비용을 감수하고도 외부참조 방식이 장기적으로는 작업 시간을 더 아껴줍니다.
- 장점 — 건축 도면 갱신 시 전기 도면 전체가 자동 반영, 다수 도면 동시 대응 가능
- 단점 — 파일 용량 증가로 인한 작업 속도 저하, 참조 경로 관리 부담
- 경로 오류 대응 — Xref Manager에서 경로 재설정, 작업 전 백업 파일 유지 권장
- 건축 변경이 빈번한 프로젝트일수록 초기 설정 비용 대비 장기적 작업 시간 절감 효과가 큼
레이어 정리 방식이든 외부참조 방식이든 결국 핵심은 건축 변경에 얼마나 빠르게 대응하느냐입니다. 솔직히 가장 좋은 해결책은 건축 도면이 자주 바뀌지 않는 것입니다. 전기는 도면 장수가 많아서 건축 쪽 변경 하나가 우리 쪽에는 전열, 전등, 전력간선, 냉난방까지 전부 손봐야 하는 일로 돌아옵니다. 외부참조 방식을 도입하면 이 부담을 어느 정도 줄일 수 있지만, 결국 변경 자체가 줄어드는 것이 가장 효율적인 방법이라는 사실은 변하지 않습니다.
