전기 도면이 몇 장인지 아시나요? 건축 전기 설계를 처음 접하는 분들은 대부분 "배선 그림 하나 아닌가요?"라고 생각합니다. 실제로 저도 처음 설계 사무소에 들어갔을 때 도면 목록을 받아보고 종류가 이렇게 많다는 걸 처음 알았습니다. 전등 평면도, 전열 평면도, 분전반 결선도, 전력간선 평면도, 계통도, 배치도까지 각각의 도면은 목적이 다르고 담고 있는 정보도 전혀 다릅니다. 도면 하나하나가 현장에서 어떤 역할을 하는지 이해하면, 왜 이 순서대로 그려야 하는지도 자연스럽게 납득이 됩니다.
전기 도면의 종류 — 각각 다른 목적과 정보
건축 전기 설계 도면은 크게 평면도 계열과 계통 계열로 나뉩니다. 평면도(Plan)란 건물 각 층을 위에서 내려다본 시점으로 전기 설비의 위치와 배선 경로를 표시한 도면을 의미합니다. 계통도(Diagram)란 설비 간의 전력 흐름과 회로 구성을 도식으로 나타낸 도면을 의미합니다.
실무에서 자주 다루는 전기 도면의 종류는 다음과 같습니다. 전등 평면도는 조명 기구의 위치, 스위치 결선, 배선 가닥 수를 층별로 표현한 도면입니다. 전열 평면도는 콘센트 위치와 분기 회로 구성을 나타냅니다. 분전반 결선도(단선결선도)란 분전반 내 차단기 구성과 각 회로의 용량 및 연결 관계를 단선으로 표현한 도면으로, 시공사와 감리가 가장 먼저 검토하는 도면 중 하나입니다. 전력간선 평면도는 분전반에서 각 부하까지의 주요 배선 경로와 전선 규격을 표시합니다. 계통도는 수변전 설비부터 분전반까지 전력이 흐르는 전체 구성을 한눈에 보여주는 도면이고, 배치도는 건물 외부에서 한전 인입선이 들어오는 위치와 지중 경로를 표시합니다. 범례도는 도면에 쓰인 모든 심볼의 의미를 설명하는 도면으로, 이게 없으면 시공사가 도면을 읽지 못합니다.

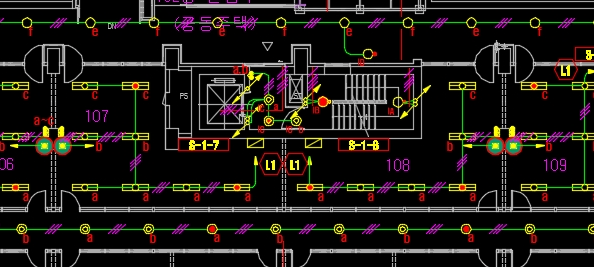

- 전등 평면도 — 조명 위치·스위치 결선·가닥 수 표현. 감리 검토 시 배선 가닥 수 오류 가장 많이 지적됨
- 전열 평면도 — 콘센트 위치·분기 회로 구성. 1회로 수량 과부하 여부 반드시 확인
- 분전반 결선도 — 차단기 구성·회로 용량 표현. 전열·전등 회로 누락 여부 핵심 점검 도면
- 전력간선 평면도 — 주요 배선 경로·전선 규격 표시. 동력 부하 확정 후 완성 가능
- 계통도 — 수변전~분전반 전체 전력 흐름 표현. 설계 마지막 단계에서 최종 확정
- 배치도 — 한전 인입 위치·지중 경로 표시. 대지 조건 확정 후 작성
도면 작성 순서 — 왜 이 순서여야 하는가
전기 도면은 순서 없이 아무거나 먼저 그릴 수 있는 게 아닙니다. 뒤에 오는 도면이 앞 도면의 정보를 기반으로 작성되기 때문에 순서가 틀리면 앞 도면을 다 수정해야 하는 상황이 생깁니다. 제가 실무에서 익힌 작성 순서는 전등 평면도 → 전열 평면도 → 분전반 결선도 → 전력간선 평면도 → 계통도 → 배치도 흐름입니다.
전등과 전열을 먼저 그리는 이유는 간단합니다. 각 층의 조명과 콘센트 수량이 확정돼야 분전반에 몇 개 회로가 필요한지 알 수 있고, 분전반 결선도는 그 정보를 바탕으로 차단기 구성을 잡습니다. 전력간선 평면도는 분전반 용량이 결정된 후에야 간선 전선 규격을 산정할 수 있습니다. 계통도는 이 모든 정보가 모여야 수변전 설비 용량까지 확정되므로 마지막 단계에 완성됩니다. 배치도는 한전 인입 경로와 지중 배관 위치를 표시하는데, 이 역시 전체 수전 용량이 잡혀야 인입 케이블 규격을 결정할 수 있어 가장 나중에 완성됩니다. 이 흐름을 거꾸로 가면 수정 작업만 반복됩니다.
- ① 전등 평면도 → ② 전열 평면도 → ③ 분전반 결선도 → ④ 전력간선 평면도 → ⑤ 계통도 → ⑥ 배치도
- 각 단계는 앞 도면의 수량·용량 데이터를 입력값으로 받아 작성 — 순서 역전 시 전체 수정 발생
- 계통도는 수전 용량 확정이 전제 조건 — 동력 부하 미확정 상태에서 먼저 그리면 반드시 재작업
기계설비 동력 데이터 지연 — 전기 도면이 막히는 진짜 이유
전기 설계를 하면서 가장 답답한 순간 중 하나가 기계설비 측에서 동력(動力) 데이터를 제때 주지 않는 상황입니다. 동력이란 펌프, 공조기, 엘리베이터처럼 전동기(Motor)를 사용하는 기계 부하에 공급되는 전력을 의미합니다. 전기 설계 입장에서 동력 부하는 전력간선 평면도와 계통도를 완성하는 데 반드시 필요한 핵심 정보입니다.
기계설비 파트에서 모터 리스트(Motor List)를 늦게 주거나 아예 안 주면, 전력간선에 몇 mm² 전선을 써야 하는지 산정이 안 됩니다. 분전반 결선도의 동력 차단기 용량도 확정이 안 되고, 결국 계통도 전체가 미완성으로 남습니다. 제가 경험한 한 프로젝트에서는 기계 파트의 공조기 용량 변경이 납기 2주 전에 통보돼 전력간선 평면도와 계통도를 처음부터 다시 그린 적이 있습니다. 이건 전기 설계자만의 문제가 아닙니다. 협력 설계가 제때 이뤄지지 않으면 전기 도면은 절대 혼자 완성될 수 없습니다.
이 문제를 최소화하려면 설계 초기에 기계설비 파트에 동력 데이터 제출 마감 일정을 명시적으로 요청하고, 중간 검토 단계에서 잠정 용량으로라도 도면을 선행 작성해두는 방식을 씁니다. 저는 실제로 기계 확정 전에 예상 동력값으로 계통도 초안을 먼저 잡아두고, 확정 데이터가 오면 수치만 교체하는 방식으로 일정 충격을 줄이고 있습니다.
- 동력 부하(모터 리스트) 미확정 → 전력간선 전선 규격 산정 불가 → 계통도 미완성으로 연결
- 기계설비 파트에 동력 데이터 제출 마감일을 설계 초기에 명시적으로 요청
- 잠정 용량으로 계통도 초안 선행 작성 후 확정 데이터 반영 방식으로 일정 리스크 최소화
도면 종류를 알아야 현장 소통이 달라지는 이유
도면 종류와 역할을 정확히 알고 있으면 현장에서 소통 방식이 달라집니다. 시공사 현장 소장이 "분전반 결선도 어디 있어요?"라고 물을 때, 도면 목록을 모르면 어디서 찾아야 하는지도 모릅니다. 감리가 "계통도랑 전등 평면도 가닥 수가 안 맞는다"고 지적할 때, 두 도면의 연관성을 이해해야 어디서 오류가 났는지 바로 추적할 수 있습니다.
저는 신입 때 도면 종류를 구분 못 해서 감리 검토 회의에서 엉뚱한 도면을 펼쳐놓고 당황했던 기억이 있습니다. 그때부터 도면 목록과 각 도면의 역할을 노트에 정리해두는 습관을 들였고, 지금은 후배들에게 항상 도면 목록 파악을 가장 먼저 시킵니다. 어떤 도면이 어떤 정보를 담고 있는지 알고 있으면, 문제가 생겼을 때 어느 도면을 먼저 펼쳐야 하는지 손이 먼저 갑니다.
- 도면 종류 숙지 → 현장·감리 소통 속도 직결 — 어느 도면에서 오류가 났는지 추적 능력
- 설계 착수 직후 도면 목록(도면 번호·명칭·담당자) 먼저 정리하는 습관 권장
- 계통도와 평면도 수치 불일치는 가장 흔한 감리 지적 — 두 도면 동시 검토 루틴 필수
전기 도면은 각각 독립된 장처럼 보이지만, 실제로는 앞 도면의 정보가 뒤 도면으로 연결되는 하나의 흐름입니다. 어느 도면이 왜 지금 이 순서에 있는지 이해하면, 기계설비 데이터가 늦어질 때 어디서 막히는지, 계통도를 왜 마지막에 완성해야 하는지가 자연스럽게 납득됩니다. 처음엔 도면 목록을 외우려 하지 말고, 그리면서 하나씩 이유를 물어보는 습관이 훨씬 빠릅니다.
참고 자료 및 출처
· 건축전기설비 설계기준 — 건축기술진흥법 (건설기술연구원)
