도면을 다 그렸다고 생각했는데 감리에서 전기차 충전시설 회로가 빠졌다는 지적을 받은 적 있으신가요? 공동주택 전기 설계는 일반 건축물과 달리 법으로 정해진 의무 항목이 많고, 그 항목들이 전기·소방·에너지 분야에 걸쳐 있어 하나씩 빠뜨리기 쉽습니다. 저도 처음 공동주택 프로젝트를 담당했을 때 세대 분전반 구성은 잘 챙겼는데, 에너지절약 설계기준 전기 파트 적용 여부를 누락해 검토 단계에서 다시 작업한 경험이 있습니다. 어떤 항목이 자주 빠지는지, 왜 그 항목이 문제가 되는지 실무 관점에서 짚어보겠습니다.
세대 분전반 — 공동주택에서 구성이 달라지는 이유

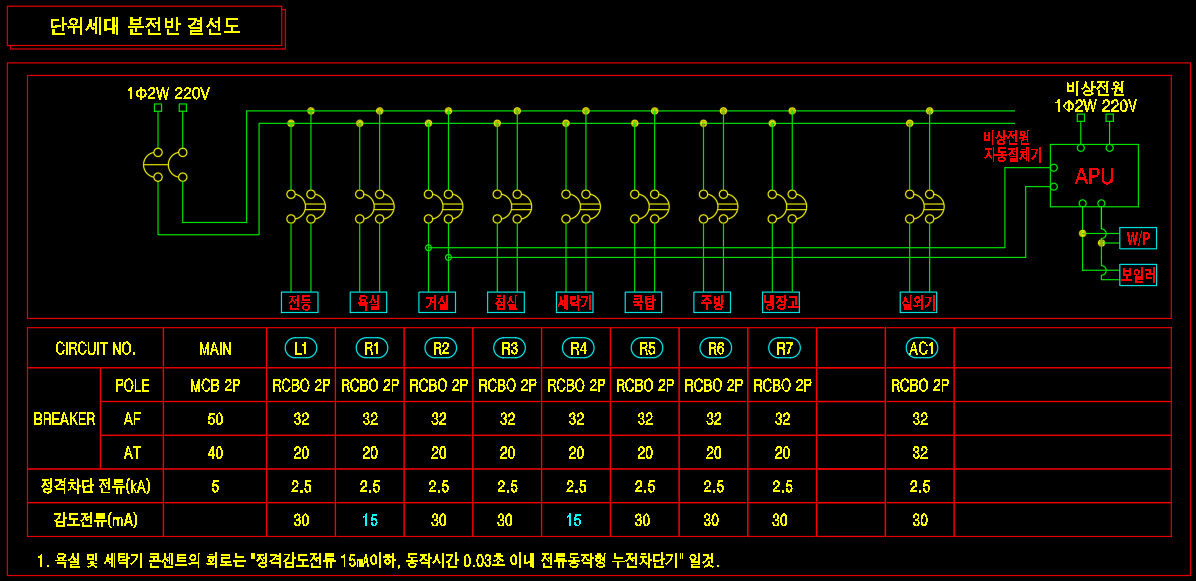

세대 분전반(Household Distribution Panel)이란 각 세대에 설치돼 전등·전열·에어컨·욕실 등 개별 회로를 분배하고 보호하는 소형 분전반을 의미합니다. 일반 건축물의 분전반과 구성 원리는 같지만 공동주택에서는 세대별 계량과 누전 보호 구성이 더 세밀합니다. KEC 232.84에 따르면 하나의 분전반에는 하나의 전원만 공급해야 하며, 주방·욕실처럼 물기가 있는 장소의 회로는 누전차단기(ELB) 보호가 필수입니다.
실무에서 자주 빠지는 항목이 욕실 전용 회로의 누전차단기 분리와 에어컨 전용 회로 확보입니다. 욕실은 물기가 상시 존재하는 공간이라 감전 위험이 높아 별도 누전차단기 회로로 구성해야 하고, 에어컨은 대용량 단독 부하라 전용 회로로 분리하지 않으면 다른 회로 차단기가 수시로 트립됩니다. 에어컨 설치 세대 수와 용량을 건축 평면에서 먼저 확인하고, 세대 분전반 회로 구성 단계에서 전용 회로를 확보해두는 것이 순서입니다. 저는 세대 분전반 도면을 완성하고 나서 욕실 회로 ELB 분리, 에어컨 전용 회로 수, 예비 회로 확보 세 가지를 반드시 체크합니다.
- KEC 232.84 — 분전반 1개에 전원 1회선 원칙. 욕실·주방 회로는 누전차단기(ELB) 보호 필수
- 에어컨 전용 회로 — 대용량 단독 부하. 평면에서 실외기 위치 확인 후 전용 회로 확보
- 예비 회로 10~20% 확보 — 향후 증설 요청 대비. 공동주택 준공 후 민원 원인 1순위
전기차 충전시설 — 의무 비율과 설계 반영 시점
전기차 충전시설은 공동주택 전기 설계에서 최근 가장 자주 누락되는 항목입니다. 친환경자동차법에 따라 신축 공동주택은 전체 주차면수의 일정 비율 이상을 전기차 충전시설로 확보해야 합니다. 2025년부터는 주차단위구획 총 수의 10% 이상에 전기차 이동형 충전 콘센트를 설치하도록 강화됐습니다. 이 비율을 설계 단계에서 반영하지 않으면 준공 심사에서 제동이 걸립니다.
전기 설계 입장에서 전기차 충전시설이 까다로운 이유는 주차 부하가 기존 수변전 용량 산정에 포함되지 않았던 항목이기 때문입니다. 완속 충전기 한 대가 7~11kW의 부하를 발생시키는데, 주차면의 10%에 해당하는 충전기를 동시 가동한다고 가정하면 추가 부하가 상당합니다. 수변전 용량 산정 단계에서 전기차 충전 부하를 포함해 계산하지 않으면 나중에 변압기 용량을 키워야 하는 상황이 생깁니다. 저는 공동주택 프로젝트에서 부하계산 초기 단계부터 전기차 충전 예상 부하를 별도 항목으로 잡아두는 방식을 씁니다. 주차 세대 수와 충전기 동시 사용률을 감안해 수용률을 20~30%로 적용하는 것이 실무에서 통용되는 방식입니다.
- 친환경자동차법 — 2025년부터 신축 공동주택 주차면수 10% 이상 전기차 충전시설 의무
- 완속 충전기 1대 부하 7~11kW — 충전기 수량만큼 수변전 용량 산정에 반드시 포함
- 전기차 충전 부하 수용률 20~30% 적용 — 부하계산 초기 단계부터 별도 항목으로 산정
에너지절약 설계기준 — 전기 파트 적용 여부 확인
건축물의 에너지절약 설계기준(국토교통부 고시)은 공동주택에도 적용되며, 전기 설비 분야에서도 체크해야 할 항목이 있습니다. 에너지절약 설계기준이란 건축물의 에너지 소비를 줄이기 위해 단열, 기밀, 설비 효율 등에 대한 기준을 정한 국토교통부 고시를 의미합니다. 전기 파트에서는 고효율 조명 기구 적용, 대기전력 차단 콘센트 설치, 전력량계 설치 방식 등이 주요 체크 항목입니다.
공동주택 설계에서 자주 빠지는 부분이 세대 현관 및 공용부 조명의 점멸 방식입니다. 에너지절약 설계기준에서는 공용 복도·계단 조명에 인체감지 센서 또는 타임스위치 적용을 권장하고 있으며, 일부 지자체에서는 이를 의무 항목으로 운영하는 경우도 있습니다. 세대 내에서는 대기전력 차단 콘센트가 주방과 거실 일부 회로에 적용돼야 하는데, 이 항목을 전열 평면도 작성 단계에서 빠뜨리면 나중에 도면 전체를 수정해야 합니다. 저는 공동주택 프로젝트를 시작할 때 에너지절약 설계기준 전기 파트 체크리스트를 먼저 출력해두고 도면 작업 중 하나씩 반영 여부를 표시해 나갑니다.
- 공용 복도·계단 조명 — 인체감지 센서 또는 타임스위치 적용. 지자체별 의무 여부 사전 확인
- 대기전력 차단 콘센트 — 주방·거실 일부 회로 적용. 전열 평면도 작성 단계에서 반드시 표기
- 에너지절약 설계기준 전기 파트 체크리스트 — 설계 착수 시 출력 후 도면 작업 중 항목별 반영 확인
비상 예비전원 — 공동주택에서 반드시 챙겨야 할 계통
비상 예비전원(Emergency Power Supply)이란 상용 전원이 차단됐을 때 비상 조명, 소방 설비, 엘리베이터 등 필수 부하에 전력을 공급하기 위한 예비 전원 설비를 의미합니다. 공동주택에서는 발전기(비상발전기) 또는 UPS가 예비전원으로 쓰이며, 어느 부하를 예비전원 계통에 연결할지가 설계 단계에서 결정돼야 합니다. 이 계통이 잘못 설계되면 정전 시 엘리베이터가 멈추거나 비상 조명이 켜지지 않는 상황이 발생합니다.
공동주택에서 예비전원 계통에 반드시 연결해야 하는 부하는 비상 조명, 소방 설비 전원, 엘리베이터 비상 운행, 공용부 최소 조명입니다. 화재안전기준(NFSC)에 따라 비상 조명과 소방 설비는 상용 전원과 별도 회로로 구성해야 하고, 예비전원 공급 시간도 기준을 충족해야 합니다. 제가 담당한 공동주택 프로젝트에서 예비전원 계통도를 단선결선도에 누락한 채 제출했다가 소방 감리에서 전면 재검토 지적을 받은 적이 있습니다. 단선결선도를 작성할 때 예비전원 계통을 상용 전원 계통과 별도 색상으로 표기해 명확하게 구분하는 것이 감리 지적을 줄이는 방법입니다.
- 예비전원 필수 연결 부하 — 비상 조명·소방 설비·엘리베이터 비상 운행·공용부 최소 조명
- NFSC 기준 — 비상 조명·소방 설비는 상용 전원과 별도 회로 구성 의무
- 단선결선도에 예비전원 계통 별도 색상 표기 — 소방 감리 지적 사전 차단
공동주택 전기 설계 최종 체크포인트
공동주택 전기 설계는 항목이 많고 관련 법규가 여러 부처에 걸쳐 있어 놓치기 쉬운 구조입니다. 전기 법규(KEC)뿐 아니라 소방 법규(NFSC), 에너지 법규(에너지절약 설계기준), 친환경차 법규(친환경자동차법)까지 동시에 확인해야 합니다. 도면 제출 직전에 아래 항목을 한 번씩만 대조해도 감리에서 나오는 기본 지적 대부분을 사전에 막을 수 있습니다. 저는 공동주택 프로젝트마다 이 체크리스트를 도면 폴더 안에 텍스트 파일로 저장해두고, 제출 전날 반드시 확인하는 루틴을 지킵니다.
세대 분전반의 욕실 ELB 분리와 에어컨 전용 회로, 전기차 충전시설 비율과 수변전 용량 반영, 에너지절약 설계기준 전기 파트 적용 여부, 비상 예비전원 계통 단선결선도 표기, 마지막으로 공용부 조명 점멸 방식까지 다섯 가지를 체크리스트로 만들어두면 공동주택 설계에서 가장 자주 나오는 감리 지적을 대부분 커버할 수 있습니다.
- 세대 분전반 — 욕실 ELB 분리, 에어컨 전용 회로, 예비 회로 10~20% 확보
- 전기차 충전 — 주차면수 10% 이상 의무. 충전 부하 수변전 용량에 반드시 포함
- 에너지절약 — 공용 조명 센서·대기전력 차단 콘센트 전열 평면도 단계에서 반영
- 예비전원 — 비상 조명·소방·엘리베이터 계통 단선결선도에 별도 표기
- 체크리스트 파일 — 프로젝트 폴더 저장 후 제출 전날 반드시 대조
공동주택은 전기 설계 도면 중 체크해야 할 법규 범위가 가장 넓은 건물 유형입니다. 항목이 많다는 것은 그만큼 빠뜨리기 쉽다는 뜻이기도 합니다. 체크리스트 하나가 감리 지적을 줄이고, 준공 후 민원을 막는 가장 현실적인 방법입니다.
