15년 경력인 저도 솔직히 단선결선도는 처음 혼자 그려보려 했을 때 가장 막막했던 도면입니다. 평면도나 분전반 결선도는 어느 정도 눈에 보이는 배치를 그리는 작업이지만, 단선결선도는 수변전설비 전체 계통의 흐름을 머릿속에서 이해하고 있어야 그릴 수 있습니다. 자료를 찾아가며 독학으로 익혔고, 지금도 복잡한 프로젝트는 수변전 전문 업체에 한 번 더 검토를 요청하는 편입니다. 처음 그릴 때 어디서 막히는지, 어떤 순서로 접근해야 하는지 실무 경험을 바탕으로 정리해보겠습니다.
단선결선도란 무엇인가 — 기본 개념부터
단선결선도(Single Line Diagram)란 수변전설비의 수전 계통 전체를 3선이 아닌 단선으로 간략화해 심볼과 기호로 표현한 도면을 의미합니다. 실제 전기 배선은 3상 3선이나 3상 4선으로 구성되지만, 이를 모두 그리면 도면이 너무 복잡해져 가독성이 떨어집니다. 그래서 한 줄의 선으로 전력 흐름을 표현하고, 각 기기는 규정된 심볼로 나타냅니다. 이 도면 하나에 수전방식, 수전전압, 변압기 용량, 각종 차단기와 계기의 정격, 분전반까지 연결되는 계통 전체가 담깁니다.
건축전기설비설계기준에 따르면 단선결선도에는 수전방식과 책임분계점, 차단기·개폐기·피뢰기 등의 심볼과 정격, 변압기 용량·변압방식·절연계급, 모선 연결방식 및 보호사항, 예비전원 연계사항 등이 모두 포함돼야 합니다. 처음 그릴 때는 이 항목들이 무슨 의미인지부터 파악하는 데 시간이 걸렸습니다. 하나씩 이해하고 나서야 도면에 어떤 기기를 어떤 순서로 배치해야 하는지가 보이기 시작했습니다.
- 단선결선도 — 수변전설비 전체 계통을 단선 심볼로 표현한 도면. 3선 결선도보다 복잡한 계통을 간결하게 표현
- 포함 항목 — 수전방식·수전전압·책임분계점·차단기·변압기·모선·분전반까지 계통 전체
- 설계 완료 후 변압기 용량이 최종 확정되면 기기 정격을 조정해 단선결선도를 완성하는 순서
1,000kVA 기준 — 간이수전과 정식수전의 차이
단선결선도를 처음 그릴 때 가장 먼저 결정해야 하는 것이 수전방식입니다. 수전방식은 수변전 용량을 기준으로 크게 두 가지로 나뉩니다. 1,000kVA 이하인 경우에는 간이수전방식을 적용할 수 있고, 1,000kVA를 초과하는 경우에는 정식수전방식을 따릅니다. 이 기준이 달라지면 구성기기 수와 종류도 달라지기 때문에 용량 확정 전에 도면 구성을 미리 잡으면 나중에 전체를 다시 그려야 하는 상황이 생깁니다.

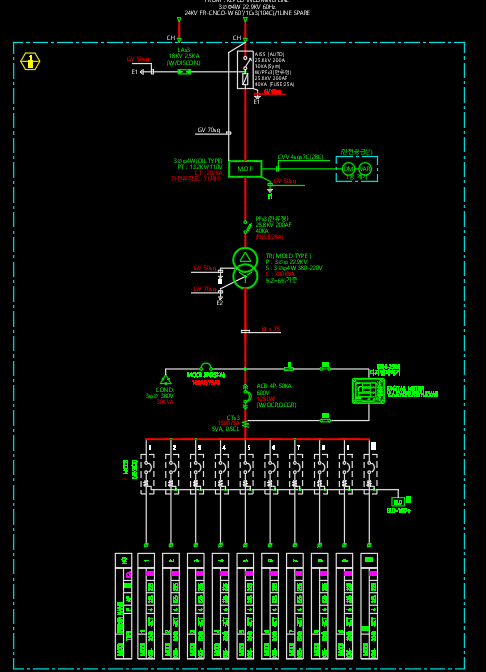

간이수전방식(1,000kVA 이하)은 인입개폐기(ASS 또는 PF)를 통해 특고압을 수전한 뒤 변압기로 강압하는 비교적 단순한 구성입니다. 주차단기(VCB)가 필요 없는 경우도 있어 큐비클형 간이수전설비로 구성되는 소규모 건물이나 공동주택에 많이 적용됩니다. 정식수전방식(1,000kVA 초과)은 인입구 개폐기에서 시작해 MOF(계기용 변성기), 주차단기(VCB), 변압기, 저압 주차단기(ACB), 분전반으로 이어지는 구성이 기본이 됩니다. 제가 처음 1,000kVA 초과 프로젝트를 맡았을 때 이 흐름을 제대로 모른 채 도면을 시작했다가 기기 배치를 세 번이나 다시 잡았습니다.
- 1,000kVA 이하 — 간이수전방식. 인입개폐기(ASS·PF) → 변압기 → 저압배전반 기본 구성
- 1,000kVA 초과 — 정식수전방식(제1·2·3방법). MOF → VCB → 변압기 → ACB → 분전반 순서
- 용량은 부하 합계와 수용률을 적용해 확정 후 수전방식 결정 — 순서가 바뀌면 도면 전체 재작업
주요 구성기기 — 심볼과 역할을 알아야 그릴 수 있다
단선결선도를 그리기 전에 등장하는 기기들의 심볼과 역할을 먼저 파악해야 합니다. MOF(계기용 변성기)란 고압 전로의 전압과 전류를 계기나 계전기에서 측정할 수 있는 수준으로 변성하는 장치를 의미합니다. 한전 전력량 계량을 위해 반드시 필요한 기기로, 단선결선도에서 수전 인입부 바로 아래에 위치합니다. VCB(진공차단기)란 진공 중에서 아크를 소호하는 방식의 고압 차단기를 의미합니다. 고장 시 계통을 신속하게 차단하는 역할을 하며, 정식수전에서 주차단기로 주로 씁니다. ACB(기중차단기)란 대기 중에서 아크를 소호하는 저압 대전류 차단기를 의미하며 변압기 2차측 저압 주차단기로 사용됩니다.
피뢰기(LA)는 낙뢰나 개폐 서지로 인한 이상전압이 수변전기기에 유입되는 것을 막기 위해 인입부에 설치합니다. 전력용 콘덴서(SC)는 역률 개선을 위해 저압 모선에 연결하며, 자동역률조정장치(APFR)와 함께 구성하는 경우가 많습니다. 이 기기들이 도면에서 어떤 심볼로 표현되고 어느 위치에 배치되는지를 먼저 숙지하면 도면 구성이 훨씬 빠르게 잡힙니다.
- MOF — 계기용 변성기. 한전 계량용. 인입부 최상단 위치
- VCB — 진공차단기. 고압 주차단기. 정식수전 필수 구성기기
- ACB — 기중차단기. 변압기 2차측 저압 주차단기
- LA — 피뢰기. 인입부 이상전압 보호. 인입개폐기 직후 위치
- SC + APFR — 전력용 콘덴서 + 자동역률조정장치. 저압 모선 역률 개선
도면 작성 순서와 주의사항
단선결선도는 전력 흐름 방향대로 위에서 아래로 그리는 것이 기본입니다. 한전 인입 → 인입개폐기 → MOF → 주차단기(VCB) → 변압기 → 저압 주차단기(ACB) → 저압 모선 → 분전반 순서로 계통이 흘러내려 가는 구조입니다. 도면을 그리기 전에 이 흐름을 종이에 손으로 먼저 순서대로 써보는 것이 실수를 줄이는 가장 효율적인 방법입니다. AutoCAD에서 바로 그리기 시작하면 중간에 기기 하나가 빠지거나 위치가 바뀌었을 때 아래쪽 구성을 전부 밀어내야 하는 상황이 생깁니다.
주의할 사항은 변압기 용량이 확정되기 전에 차단기 정격을 먼저 기입하면 안 된다는 점입니다. 차단기 정격은 변압기 용량과 임피던스를 기반으로 단락전류를 계산한 뒤 결정하는 것이 원칙입니다. 저도 초반에 변압기 용량이 바뀌면서 VCB 정격을 두 번 수정했던 경험이 있습니다. 도면을 완성한 뒤에는 반드시 수변전 전문 업체나 한전 측에 최종 검토를 한 번 더 요청하는 것이 안전합니다. 설계자 혼자 모든 기기 정격을 100% 확신하기 어려운 영역이 분명히 있습니다.
- 작성 방향 — 한전 인입부터 분전반까지 전력 흐름 순서로 위→아래 방향으로 작성
- AutoCAD 작업 전 계통 흐름을 손으로 먼저 정리 — 중간 누락 방지
- 차단기 정격 — 변압기 용량 확정 후 단락전류 계산 기반으로 결정. 순서 역전 금지
- 도면 완성 후 수변전 전문 업체 또는 한전 측 추가 검토 요청 권장
초보 설계자의 현실적인 접근법
단선결선도는 처음부터 완전히 혼자 그리려 하면 막히는 구간이 반드시 생깁니다. 저도 처음에 자료를 찾아가며 독학으로 익혔지만, 결국 완성도를 높이는 방법은 기존 프로젝트의 완성된 단선결선도를 보면서 각 기기가 왜 이 위치에 있는지 이유를 분석하는 것이었습니다. 비슷한 용량, 비슷한 규모의 프로젝트 도면을 기준 참조로 삼아 구성을 익히고, 현재 프로젝트의 용량과 기기 정격만 바꾸는 방식으로 시작하는 것이 가장 현실적인 접근입니다.
수변전 전문 업체에 견적을 의뢰하면 단선결선도 초안을 함께 제공해주는 경우가 많습니다. 저는 지금도 규모가 크거나 구성이 복잡한 프로젝트는 업체 측 초안을 받아 검토한 뒤 설계 도면에 반영하는 방식을 씁니다. 이게 설계자의 역량이 부족해서가 아니라, 전문 영역에서 최적화된 결과를 빠르게 얻는 실무적인 판단입니다. 중요한 건 업체 초안을 그대로 쓰는 게 아니라, 그 구성이 맞는지 검토할 수 있는 눈을 키우는 것입니다.
- 기존 완성 도면 분석 — 비슷한 규모 프로젝트 단선결선도를 보며 각 기기 배치 이유 파악
- 수변전 업체 견적 시 단선결선도 초안 요청 — 초안 검토 능력을 키우는 것이 핵심
- 도면 완성 후 업체 또는 전문가 교차 검토 — 기기 정격 오류 방지의 가장 확실한 방법
단선결선도는 전기 설계 도면 중 이해의 깊이가 가장 많이 요구되는 도면입니다. 처음부터 완벽하게 혼자 그리려 하기보다, 계통 흐름을 순서대로 이해하고 비슷한 프로젝트 도면을 분석하면서 감을 쌓는 것이 현실적입니다. 그리고 완성된 도면은 반드시 한 번 더 전문가의 눈을 거치는 것이 설계 품질을 지키는 방법입니다.
참고 법규 및 출처
· 건축전기설비설계기준 — 국토교통부 (단선결선도 표시사항 7.2)
