방송설비는 평소에는 안내 방송이나 배경음악을 내보내다가 화재가 나면 대피 방송을 해야 하는 설비입니다. 대부분의 건물은 이 두 역할을 한 시스템으로 겸용하기 때문에, 일반 방송 위주로 설계했다가 비상방송 기준을 놓치면 소방 검토에서 보완 요청이 나옵니다. 반대로 비상방송 기준만 맞추면 평상시 방송 품질이 떨어지는 경우도 있습니다. 비상방송설비 기준을 중심에 두고 확성기 배치, 경보 방식, 앰프 용량, 배선과 전원까지 설계 순서대로 정리해보겠습니다.
일반방송과 비상방송 — 겸용이면 비상방송 기준이 우선
건물 방송설비는 크게 일반방송(업무 안내, 배경음악, 호출)과 비상방송(화재 시 대피 안내)으로 나뉩니다. 비상방송설비는 소방시설법에 따라 연면적이나 층수 기준을 넘는 건물에 설치해야 하는 경보설비이고, 「비상방송설비의 화재안전성능기준(NFPC 202)」과 기술기준(NFTC 202)을 따릅니다. 두 방송을 한 시스템으로 겸용하는 경우에는 화재 시 비상경보 외의 방송을 차단할 수 있는 구조여야 합니다.
그래서 저는 방송설비를 설계할 때 일반방송 계통을 먼저 그리고 비상방송을 덧붙이는 대신, 비상방송 기준으로 스피커 배치와 회로를 먼저 확정하고 그 위에 일반방송 기능(존 선택, 배경음악, 호출)을 얹는 순서로 진행합니다. 비상방송 기준을 만족하는 배치는 대체로 일반방송에도 충분하지만, 그 반대는 성립하지 않는 경우가 많기 때문입니다.
음향장치 기준 — 확성기, 음량조정기, 조작부
NFPC 202의 음향장치 조항은 숫자로 정리되는 항목이 많습니다. 확성기는 소리를 크게 해서 멀리 전달하는 장치, 즉 스피커를 말하고, 음량조정기는 가변저항으로 전류를 바꿔 음량을 조절하는 장치, 증폭기는 미약한 음성전류를 키워 스피커를 울리는 장치(앰프)를 말합니다.
| 항목 | 기준 |
|---|---|
| 확성기 음성입력 | 3W 이상 (실내 설치는 1W 이상) |
| 확성기 배치 | 각 층마다 설치, 층의 각 부분에서 하나의 확성기까지 수평거리 25m 이하(NFTC 202) |
| 음량조정기 배선 | 3선식 |
| 조작부 조작스위치 높이 | 바닥에서 0.8m 이상 1.5m 이하 |
| 방송 개시 시간 | 화재신호 수신 후 방송 개시까지 10초 이하 |
| 음향장치 동작 전압 | 정격전압의 80% 전압에서 음향을 발할 것 |
음량조정기를 3선식으로 하는 이유는 평소에 사용자가 볼륨을 줄이거나 꺼두더라도 화재 시에는 음량조정기를 거치지 않고 확성기에 직접 신호를 보내기 위해서입니다. 공통선, 일반방송선, 비상방송선의 세 가닥 중 비상방송선이 음량조정기를 우회하는 구조라서, 회의실이나 객실처럼 볼륨 조절기가 붙는 실은 반드시 3선식으로 결선해야 합니다. 또 조작부가 두 곳 이상이면 조작부끼리 동시 통화가 가능해야 하고, 어느 조작부에서도 건물 전 구역에 방송할 수 있어야 합니다.
우선경보 방식 — 11층 이상은 발화층 기준으로 경보
층수가 11층(공동주택은 16층) 이상인 건물은 발화층에 따라 경보하는 층을 달리할 수 있도록 해야 합니다. 화재 시 전 층에 동시에 경보를 내면 모든 사람이 한꺼번에 계단으로 몰려 병목과 압사 위험이 생기기 때문에, 위험이 가장 큰 층부터 먼저 대피시키려는 취지입니다. 2023년 개정 전에는 "5층 이상, 연면적 3,000㎡ 초과" 건물에 발화층과 직상층 경보를 적용했는데, 개정으로 대상과 경보 범위가 바뀌었습니다.
| 발화 위치 | 우선 경보 범위 |
|---|---|
| 2층 이상 | 발화층 및 그 직상 4개층 |
| 1층 | 발화층, 그 직상 4개층 및 지하층 |
| 지하층 | 발화층, 그 직상층 및 기타의 지하층 |

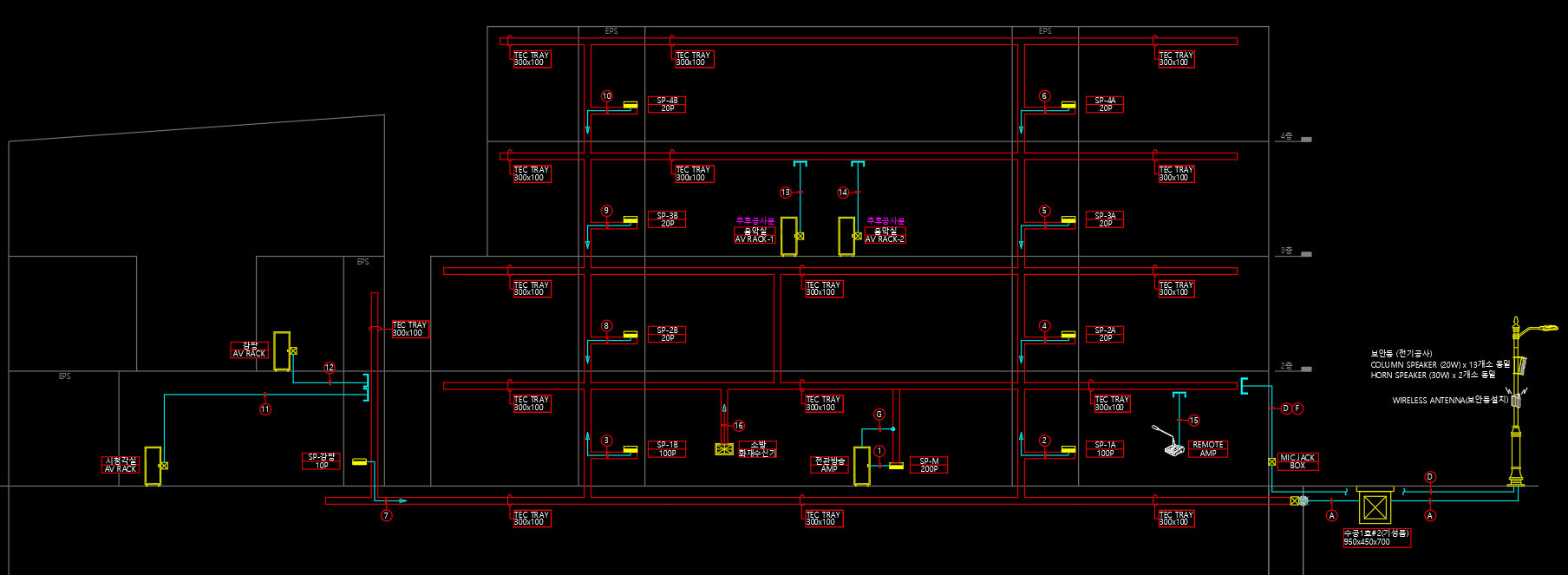

설계에서 이 방식이 의미하는 것은 층별로 방송 회로를 독립시켜야 한다는 점입니다. 수신기에서 발화층 정보를 받아 해당 층과 직상 4개층 회로만 선택해 방송해야 하므로, 방송 앰프의 출력 회로(채널)를 최소한 층 단위로 나누고, 수신기와 방송설비 사이의 연동 신호도 층별로 구성해야 합니다.
앰프 용량과 채널 구성
앰프(증폭기) 용량은 연결되는 스피커의 정격 입력 합계를 기준으로 잡고 여유를 둡니다. 예를 들어 기준층에 3W 천장 스피커 16개가 있으면 층당 48W이고, 이런 층이 11개 층이면 528W입니다. 여기에 배선 손실과 향후 증설을 고려해 20~30% 정도 여유를 두면 650~700W급 앰프 구성이 됩니다. 비상방송은 우선경보 범위만 울리는 경우가 많지만, 상황에 따라 전 층 일제 방송을 해야 할 수 있으므로 전체 스피커가 동시에 울리는 경우를 기준으로 용량을 잡습니다.
채널 구성도 중요합니다. 기준상 화재로 한 층의 확성기나 배선이 단락·단선되더라도 다른 층의 화재 통보에 지장이 없어야 합니다. 여러 층을 한 앰프 채널에 묶어두면 한 층에서 단락이 생겼을 때 같은 채널의 다른 층까지 방송이 끊길 수 있기 때문에, 층별 회로마다 보호 장치를 두거나 층 단위로 채널을 나누는 구성이 필요합니다. 업계에서도 2~3개 층을 한 채널로 묶는 관행 때문에 앰프 고장 시 여러 층의 화재 통보가 막힐 수 있다는 지적이 있어, 가능하면 층별 1채널 구성을 권장합니다.
배선과 전원 — 내화배선, 절연저항, 60분+10분
비상방송설비 배선은 전원회로를 내화배선으로, 그 밖의 배선은 내화배선 또는 내열배선으로 해야 합니다. 절연저항은 부속회로의 전로와 대지 사이, 배선 상호 간을 1경계구역마다 직류 250V 절연저항측정기로 측정했을 때 0.1MΩ 이상이어야 합니다. 비상방송설비 배선은 다른 전선과 별도의 관이나 덕트, 몰드, 풀박스에 넣어야 하는데, 60V 미만 약전류회로 전선으로서 전압이 같은 경우는 예외입니다.
전원은 상용전원으로 축전지설비, 전기저장장치 또는 교류전압의 옥내 간선을 쓰고, 전원까지의 배선은 전용이어야 합니다. 여기에 더해 감시상태를 60분간 지속한 후 유효하게 10분 이상 경보할 수 있는 비상전원(축전지설비 또는 전기저장장치)을 갖춰야 합니다. 축전지 용량은 앰프의 대기전류(60분)와 방송 시 소비전류(10분)를 합쳐 계산하고, 고층 건축물처럼 별도 기준이 붙는 경우에는 경보 지속 시간이 더 길어질 수 있으므로 해당 기준을 함께 확인합니다.
자주 묻는 질문
Q. 엘리베이터 안에도 비상방송 스피커가 필요한가요?
기준에서 엘리베이터 내부에는 별도의 음향장치를 설치할 수 있다고 정하고 있습니다. 승강기 제조사의 인터폰·방송 설비와 연동하는 방식이 일반적이므로, 승강기 사양을 확인해 연동 신호를 계통도에 반영합니다.
Q. 배경음악용 스피커를 비상방송 스피커로 같이 써도 되나요?
겸용은 가능하지만 화재 시 비상경보 외의 방송을 차단할 수 있는 구조여야 하고, 음량조정기가 있는 회로는 3선식으로 결선해 볼륨과 관계없이 비상방송이 나가도록 해야 합니다.
Q. 10층 건물도 우선경보 방식을 적용해야 하나요?
현행 기준에서 우선경보 방식 의무 대상은 11층(공동주택 16층) 이상입니다. 10층 이하 건물은 의무는 아니지만, 계단 수용 능력이나 건물 특성에 따라 층별 회로를 나눠두면 운영상 유리한 경우가 있습니다.
방송설비 설계는 비상방송 기준을 뼈대로 삼고 일반방송 기능을 얹는 순서로 가면 크게 틀어지지 않습니다. 확성기 배치와 3선식 결선, 층별 회로와 우선경보 연동, 앰프 용량과 채널 구성, 그리고 내화배선과 비상전원까지 순서대로 확인하면 소방 검토와 실제 사용 양쪽을 모두 만족시킬 수 있습니다. 화재안전기준은 개정이 잦으니 설계 시점의 최신 기준을 꼭 한 번 더 확인하시길 권합니다.
