전기 도면을 그릴 때 배선 경로만큼 중요한 것이 어떤 방법으로 배선하느냐입니다. 같은 구간이라도 신축이냐 리모델링이냐, 실내냐 옥외냐에 따라 매입·노출·지중·케이블트레이 중 어느 방법을 써야 하는지가 달라지고, 그에 따라 전선관 종류도 달라집니다. 설계 도면에 배선 방법과 전선관 종류를 잘못 표기하면 시공사가 엉뚱한 자재로 공사하거나 감리에서 지적이 나옵니다. 현장에서 실제로 적용하는 기준을 정리해보겠습니다.
매입배관 — 신축 공사의 기본 배선 방법
매입배관(Concealed Conduit)이란 콘크리트 슬래브나 벽체 안에 전선관을 묻어 배선하는 방식을 의미합니다. 외관이 깔끔하고 전선이 외부 충격으로부터 보호되기 때문에 신축 건축물에서 가장 많이 쓰는 배선 방법입니다. 저도 신축 공사 설계에서는 특별한 이유가 없으면 대부분 매입배관으로 설계합니다. 건물이 완공된 뒤에는 배관이 보이지 않아 마감이 깔끔하고, 입주 후 유지보수 민원도 노출 배관보다 적습니다.
슬래브 매입배관에서 중요한 제한이 있습니다. 슬래브에 매입하는 전선관 규격은 28C(28mm) 이하로 제한하는 것이 실무 원칙입니다. 그 이상 굵기의 배관을 슬래브에 매입하면 콘크리트 단면이 약해져 구조적 문제가 생길 수 있습니다. 벽체 두께에 따라 36C까지 허용되는 경우도 있지만 이는 부득이한 경우에 한합니다. 매입배관에는 CD관(합성수지제 가요전선관)과 HI-PVC관(경질 비닐 전선관)을 씁니다. CD관은 굴곡이 자유로워 슬래브 배관에 많이 쓰고, HI-PVC관은 직선 구간이 긴 벽체 매입에 적합합니다.
노출배관 — 리모델링·보수 공사의 현실적 선택
노출배관(Exposed Conduit)이란 전선관을 천장·벽·바닥 표면에 노출시켜 배선하는 방식을 의미합니다. 기존 건물을 리모델링하거나 보수할 때는 콘크리트를 뜯고 매입하는 공사가 현실적으로 어렵습니다. 비용과 공기가 크게 늘어나기 때문입니다. 이런 경우 노출배관이 가장 현실적인 선택입니다. 저도 리모델링 프로젝트에서는 처음부터 노출배관으로 설계하는 것이 시공사와 발주처 모두에게 유리하다는 걸 경험으로 알고 있습니다. 다만 외관이 노출되기 때문에 마감 처리와 배관 정렬이 깔끔해야 합니다.
노출배관에는 아연도 강제 전선관(ST배관)을 오래 써왔는데, 요즘은 나사없는전선관(박강전선관·커플링 방식)을 많이 씁니다. 나사없는전선관은 시공이 빠르고 접속부가 깔끔해서 현장에서 선호도가 높아졌습니다. 노출배관 구간은 배관 지지 간격을 2m 이내로 유지하고, 배관이 외부 충격을 받을 수 있는 저층부나 기계실 주변은 두꺼운 강관을 쓰는 것이 안전합니다. KEC 232.12에 따라 금속관 공사 시 접지 처리도 빠뜨리지 않아야 합니다.
지중배관 — 옥외 터파기 구간의 배관 선정
지중배관(Underground Conduit)이란 옥외에서 지면을 터파기해 전선관을 매설하는 배선 방식을 의미합니다. 건물과 건물 사이 옥외 구간, 주차장 출입구에서 건물 인입부까지, 가로등 배선 경로처럼 지상에 배관을 노출할 수 없는 구간에 씁니다. 지중배관은 매입배관이나 노출배관과 달리 토압과 수분에 노출되기 때문에 배관 재질 선정이 중요합니다. 저는 지중 구간 설계 시 매설 깊이와 상부 하중(차량 통행 여부)을 먼저 확인하고 배관 종류를 결정합니다. 차량이 통행하는 구간은 배관 강도가 더 중요합니다.
지중배관에 주로 쓰는 배관은 ELP관(내충격 이중벽 전선관)과 PE관(폴리에틸렌 전선관)입니다. ELP관이란 외벽은 파형 구조로 충격에 강하고 내벽은 매끈한 이중 구조로 된 지중 매설 전용 전선관을 의미합니다. 장거리 배선이 가능하고 내부에 철심이 있어 입선이 편합니다. PE관도 비슷한 특성을 가집니다. 단거리 구간이나 예산이 제한된 경우에는 HI-PVC관을 지중에 쓰기도 합니다. 이 경우 상부에 모래 보호층을 충분히 확보하고 차량 하중이 없는 구간에 한정해 적용합니다.
케이블트레이 — 대용량 케이블 경로의 선택

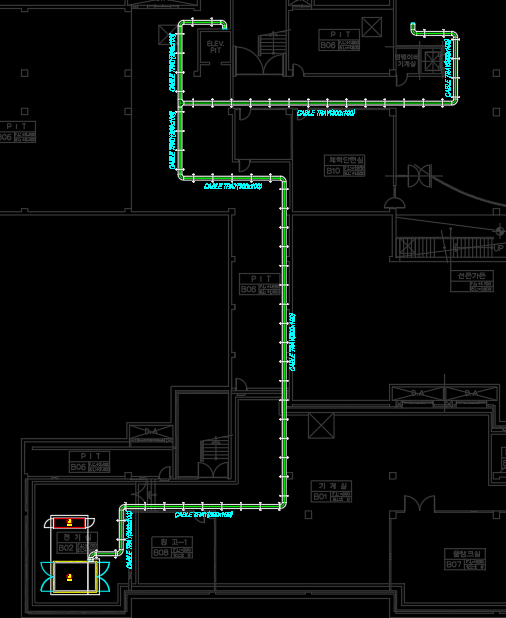

케이블트레이(Cable Tray)란 케이블을 지지·보호하기 위해 천장이나 벽에 설치하는 금속 또는 비금속 구조물을 의미합니다. 전선관에 넣기 어려운 굵은 케이블이나 많은 조수의 케이블이 같은 경로로 지나가야 할 때 씁니다. 기계실, 전기실, 공장, 지하 주차장처럼 대량의 케이블이 집중되는 구간에 주로 적용합니다. 리모델링 공사에서도 케이블 추가가 많을 경우 노출배관 대신 트레이를 설치하는 방식이 효율적입니다.
트레이 사이즈 선정은 단순히 감으로 잡으면 안 됩니다. 트레이 안에 포설될 케이블의 굵기(mm²), 조수, 케이블 외경을 먼저 확인하고 트레이 계산서를 통해 폭을 결정해야 합니다. KEC 232.40에 따라 수평 트레이에 다심 케이블을 포설할 때는 케이블 바깥지름 합계가 트레이 내부 폭을 초과하면 안 됩니다. 저는 트레이 계산서를 도면 부속 서류로 첨부해 감리 검토 시 근거 자료로 쓰는 방식을 씁니다. 현재 포설 케이블 외경 합계의 1.5배 이상 트레이 폭을 확보하면 향후 증설 여유도 함께 잡을 수 있습니다.
배선 방법은 공사 종류와 설치 장소에 따라 결정됩니다. 신축은 매입, 리모델링은 노출·트레이, 옥외는 지중이 기본 원칙입니다. 전선관 종류까지 도면에 명확하게 표기해야 시공사가 올바른 자재로 공사합니다. 배관 종류 하나가 공사비 차이를 만들기도 하고 감리 지적의 원인이 되기도 합니다.
