분전반 도면을 처음 그리기 시작했을 때 가장 먼저 든 걱정이 "마그네틱 스위치는 어떻게 그리지?"였습니다. 일반 전등·전열 분전반은 차단기 나열하고 회로 번호 붙이면 되는데, EOCR이나 셀렉터 스위치, 타이머, 콘덴서, CT 같은 기기가 붙기 시작하면 도대체 어떻게 연결해야 하는지 감이 안 옵니다. 처음에 그 막막함을 느끼는 건 당연합니다. 하지만 하다 보면 손이 기억하게 됩니다. 기본 분전반부터 MCC 동력반까지, 실무에서 분전반 도면을 그리는 방법을 순서대로 짚어보겠습니다.
일반 분전반 도면 — 기본 작성 순서

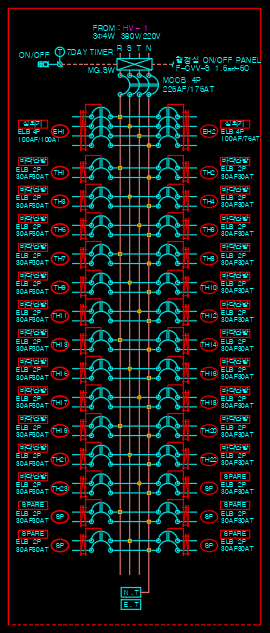

분전반 결선도(Panel Board Diagram)란 분전반 내 차단기 구성과 각 회로의 용량·연결 관계를 단선으로 표현한 도면을 의미합니다. 일반 조명·콘센트 분전반은 평면도에서 확정된 회로 수와 부하 용량을 기준으로 그립니다. 작성 순서는 메인 차단기(MCCB 또는 ELB) 표기 → 분기 차단기 배열 → 각 회로 부하명·용량·차단기 정격 기입 → 상 배분 표기 순서입니다. 분기 차단기는 전등 회로와 전열 회로를 구분해 배열하고, 3상 분전반은 R·S·T 상별 부하가 균등하게 분배됐는지 상불평형 확인이 필요합니다.
KEC 212.4에 따라 각 분기 차단기 정격전류는 설계전류 이상, 케이블 허용전류 이하로 선정해야 합니다. 저는 분전반 도면을 시작하기 전에 평면도에서 회로 목록을 엑셀로 먼저 정리해두는 습관을 들였습니다. 회로 번호, 부하명, 용량, 차단기 정격, 전선 규격을 한 행씩 정리해두면 분전반 도면을 그리면서 누락이 생기지 않고 감리 제출 시 부하 일람표로도 바로 활용됩니다.
특수 기기 결선 — 마그네틱·EOCR·타이머·CT·콘덴서
일반 분전반에 특수 기기가 추가되면 도면 복잡도가 올라갑니다. 마그네틱 스위치(Magnetic Contactor·MC)란 전자석의 힘으로 접점을 개폐해 전동기나 부하를 원격으로 제어하는 전자접촉기를 의미합니다. EOCR(Electronic Over Current Relay)이란 전동기 회로의 과전류를 감지해 마그네틱 스위치 코일 전원을 차단하는 전자식 과전류 계전기를 의미합니다. 두 기기는 세트로 쓰이는 경우가 대부분으로, 차단기에서 나온 3상 전원이 MC 주접점을 거쳐 전동기로 가고, EOCR은 MC와 함께 결합돼 과전류 감지 시 코일 회로를 끊는 방식으로 동작합니다.
셀렉터 스위치(Selector Switch)란 수동·자동 또는 로컬·원격 등 운전 모드를 선택하는 스위치를 의미합니다. 타이머(Timer)는 일정 시간 후 접점을 동작시켜 다음 제어 단계로 넘어가게 하는 기기입니다. CT(Current Transformer)란 대전류를 계기나 계전기가 측정할 수 있는 소전류로 변환하는 변류기를 의미합니다. 콘덴서(역률 개선용 콘덴서)는 부하의 역률을 개선해 전력 손실을 줄이기 위해 설치합니다. 이 기기들이 처음에는 낯설지만, 하나씩 어떤 역할을 하는지 이해하면 결선 방식이 자연스럽게 따라옵니다.
MCC 동력반·소방펌프반 — Y-Δ·직입·인버터 기동 방식

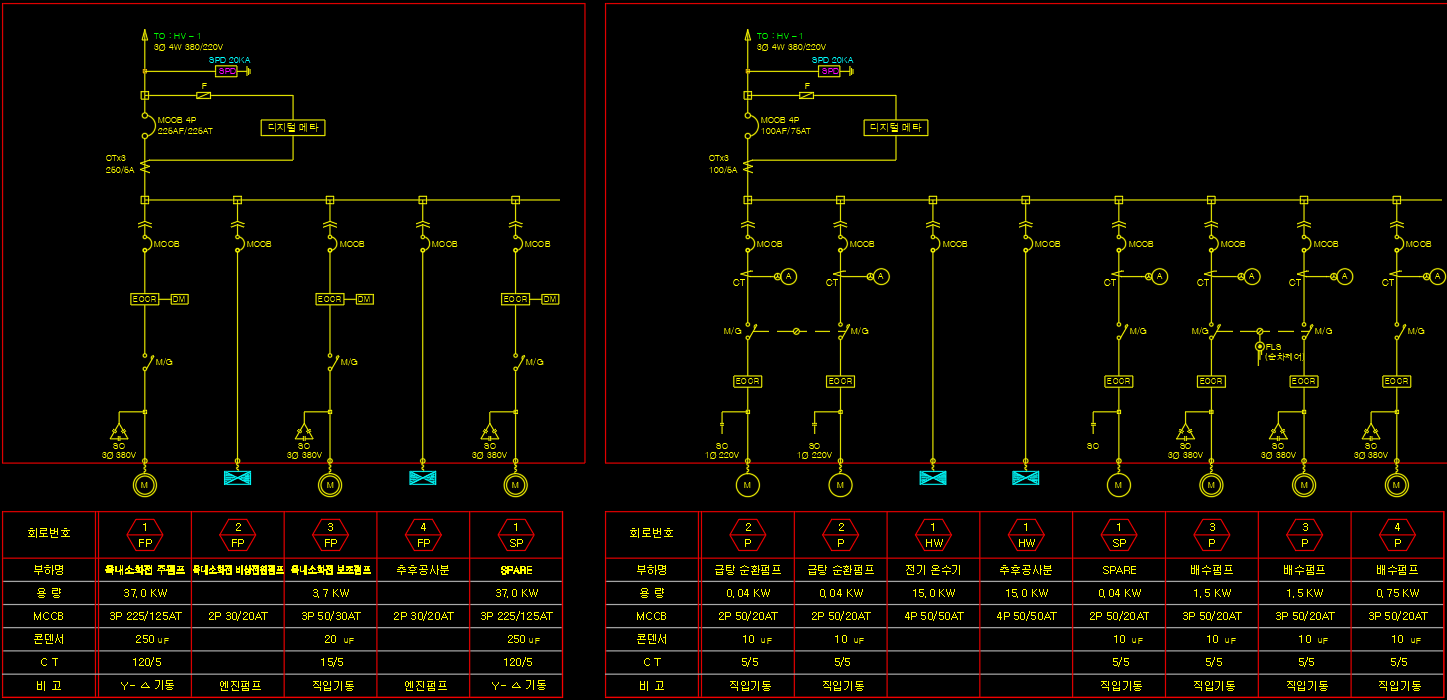

MCC(Motor Control Center)란 복수의 전동기 제어 회로를 하나의 반에 집약한 동력 제어반을 의미합니다. 소방펌프반, 공조기 제어반, 급배수 펌프반이 여기에 해당합니다. MCC 도면은 일반 분전반보다 복잡한데, 각 전동기 회로마다 기동 방식이 다르기 때문입니다. 직입기동(Direct On-Line)이란 전동기를 정격 전압으로 바로 기동하는 방식으로, 소용량 전동기에 씁니다. Y-Δ 기동이란 기동 초기에 Y결선으로 전압을 낮춰 기동전류를 줄인 뒤 일정 시간 후 Δ결선으로 전환해 정격 운전으로 넘어가는 방식을 의미합니다. 기동전류를 약 1/3로 줄일 수 있어 중대형 전동기에 많이 씁니다. 인버터(Inverter) 기동은 주파수를 가변해 전동기 속도를 제어하는 방식으로, 에너지 절약이 필요한 펌프·팬류에 적용합니다.
Y-Δ 기동 도면을 처음 그릴 때는 MC를 3개(주 MC·Y용 MC·Δ용 MC) 사용하고 타이머로 절환 시점을 제어하는 구성을 이해하는 것이 핵심입니다. Y용 MC와 Δ용 MC는 동시에 동작하면 단락이 생기므로 인터록 회로가 반드시 들어가야 합니다. 저도 처음 Y-Δ 도면을 그릴 때 선배에게 샘플 도면을 받아 주회로와 제어회로를 따로 분리해서 추적해가며 이해했습니다.
실력을 키우는 가장 빠른 방법
분전반 도면에서 낯선 기기나 방식을 만났을 때 혼자 처음부터 만들려 하면 시간이 오래 걸리고 오류가 생길 가능성도 높습니다. 가장 빠른 방법은 선배나 고참 설계자에게 샘플 도면을 요청해서 그 도면을 직접 해석해보는 것입니다. 저도 처음 접하는 방식이 나올 때마다 같은 방식으로 했습니다. 샘플 도면을 보면서 이 기기가 왜 이 위치에 있는지, 이 접점이 왜 여기 연결되는지를 스스로 해석해가는 과정이 쌓이면 어느 순간 새로운 구성을 봐도 스스로 읽어낼 수 있는 눈이 생깁니다.
도면이 복잡해서 자체적으로 완성하기 어려울 때는 견적업체나 반 제작업체에 검토를 요청하는 것도 좋은 방법입니다. 특히 소방펌프반이나 대형 MCC는 제작업체가 초안을 함께 제공하는 경우가 많아 그 도면을 기준으로 설계에 반영하는 방식을 씁니다. 도면을 보고 검토할 수 있는 능력이 생기는 것이 직접 처음부터 만드는 것보다 훨씬 중요합니다. 결국 반복이 실력을 만듭니다.
분전반 도면은 기본부터 시작해 하나씩 쌓아가는 작업입니다. 처음에는 낯선 기기가 무섭지만 샘플 도면 하나를 완전히 해석해내는 경험이 쌓이면 다음 번엔 훨씬 빠르게 이해됩니다. 다 해보면 된다는 말이 막연하게 들릴 수 있지만, 전기 설계에서 이 말만큼 정확한 조언도 없습니다.
