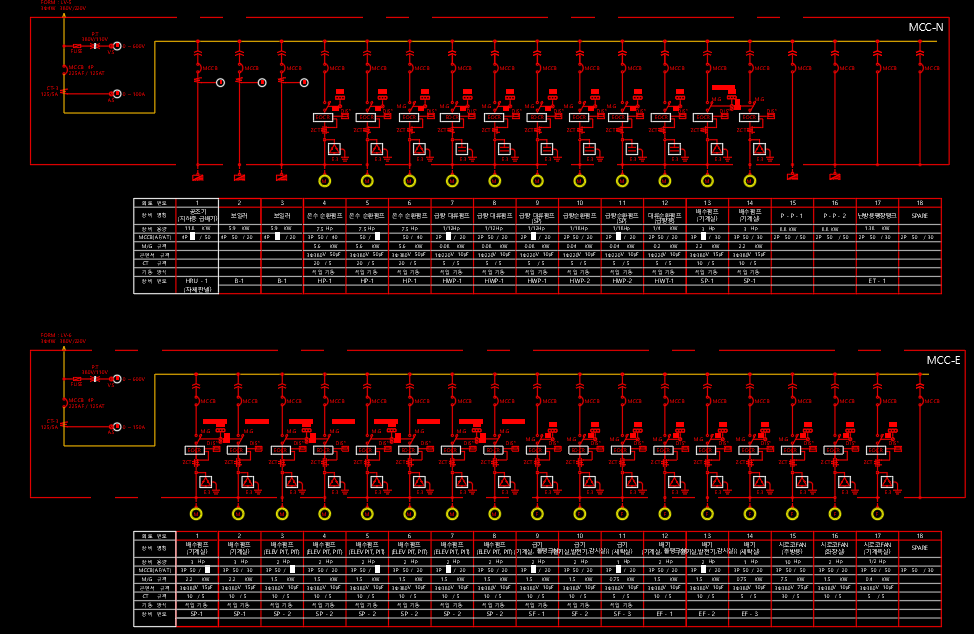

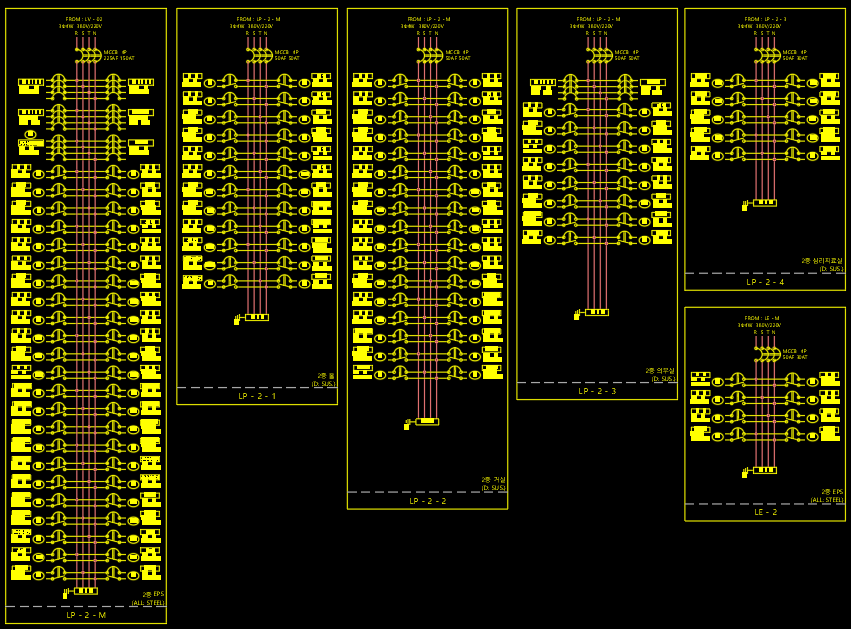

분전반 결선도를 다 그렸다고 생각했는데, 감리 검토에서 냉난방 회로가 빠졌다는 지적을 받아본 적 있으신가요? 저도 경력 초반에 그 경험을 했습니다. 전기 설계 도면 중에서 분전반 회로 구성은 혼자서 완결되는 작업이 아닙니다. 전등 평면도, 전열 평면도, 냉난방 도면, 소방설비, 통신설비, 건축 도면까지 전부 펼쳐놓고 하나씩 대조하면서 회로를 잡아야 합니다. 그 과정에서 부하계산과 차단기 선정, 상불평형 조정까지 동시에 진행해야 하는 탓에 실수가 가장 많이 나오는 작업이기도 합니다.
관련 도면 전체 교차 확인 — 분전반 그리기 전에 먼저 해야 할 일
분전반(Distribution Panel)이란 수변전 설비 또는 상위 분전반으로부터 전력을 받아 각 부하 회로로 분배하고, 과전류 차단기를 통해 각 회로를 보호하는 배전 장치를 의미합니다. 이 도면을 그리기 전에 반드시 해야 하는 작업이 관련 도면 전체를 펼쳐놓고 회로 목록을 먼저 만드는 것입니다.
확인해야 할 도면은 생각보다 범위가 넓습니다. 전등설비 평면도에서는 조명 회로 수와 스위치 결선을, 전열설비 평면도에서는 콘센트 분기 회로 수를, 냉난방설비 도면에서는 공조기·팬코일·EHP 등 동력 회로를 확인합니다. 소방설비 도면에서는 비상 조명 회로와 소방 전용 회로를, 통신설비 도면에서는 UPS 전원이나 서버실 전용 회로를 체크합니다. 건축 도면에서는 방의 용도 변경이나 면적 조정이 전기 회로 수에 영향을 주는지 봐야 합니다. 저는 이 목록을 엑셀로 먼저 정리해두고 분전반 결선도를 그리기 시작합니다. 도면을 그리면서 목록을 체크 오프해 나가면 회로 누락이 거의 발생하지 않습니다.
- 전등 평면도 — 조명 회로 수, 스위치 결선, 비상 조명 회로 확인
- 전열 평면도 — 콘센트 분기 회로 수, 1회로당 수량 초과 여부 확인
- 냉난방·소방·통신 도면 — 동력 회로, 소방 전용 회로, UPS 전원 회로 별도 체크
- 그리기 전 회로 목록 엑셀 작성 → 작업 중 체크 오프 방식으로 누락 방지
부하계산 — 차단기 용량 선정의 시작점
부하계산(Load Calculation)이란 각 회로에 연결된 전기 기기의 소비전력과 수용률을 반영해 회로별 설계전류를 산출하는 과정을 의미합니다. 이 값이 나와야 분기 차단기 정격을 결정할 수 있고, 분기 차단기 전체 합산이 메인 차단기 선정 근거가 됩니다. 부하계산을 건너뛰고 관행적으로 20A 차단기를 일괄 적용하는 경우가 있는데, 이 방식은 3kW 이상 단독 부하나 전동기 회로에서 차단기 용량 부족 또는 과대 선정 문제로 이어집니다.
KEC 212.4에서는 과부하 보호장치의 정격전류 선정 조건으로 설계전류 ≤ 차단기 정격전류 ≤ 케이블 허용전류 협조 원칙을 요구합니다. 일반·전열 부하는 부하전류에 1.1배 안전계수를 적용하고, 전동기 부하는 1.25배를 적용합니다. 예를 들어 28A 부하라면 차단기는 32AT를 선정하고 케이블은 32AT의 125% 이상인 허용전류를 갖는 굵기로 결정하는 것이 기본입니다. 저는 부하계산서를 분전반 도면과 함께 항상 묶어서 제출합니다. 계산서가 없으면 감리에서 차단기 선정 근거를 반드시 요청해 옵니다.
- KEC 212.4 협조 원칙 — 설계전류 ≤ 차단기 정격전류 ≤ 케이블 허용전류
- 일반·전열 부하 안전계수 1.1배, 전동기 부하 1.25배 적용 후 차단기 정격 선정
- 부하계산서는 분전반 도면과 함께 제출 — 감리 차단기 선정 근거 요청 사전 차단
상불평형 조정 — 분전반 완성 직전 반드시 확인해야 하는 단계
상불평형(Phase Imbalance)이란 3상 전원에서 각 상(R·S·T)에 연결된 단상 부하의 크기가 서로 달라 상별 전류가 불균형해지는 현상을 의미합니다. 분전반에 단상 분기 회로를 배치할 때 무작위로 회로를 넣다 보면 R상에 회로가 몰리고 T상에는 회로가 적게 배치되는 상황이 생깁니다. 이 상태로 운전하면 불평형 전류가 중성선에 집중되고, 심한 경우 변압기 수명 단축과 전압 불평형으로 이어집니다.
실무에서는 분전반 단상 회로를 R·S·T 각 상에 순서대로 균등하게 배분하는 방식을 씁니다. 저는 분전반 결선도를 완성한 뒤 반드시 상별 부하 합산을 해서 가장 큰 상과 가장 작은 상의 차이가 전체 평균 부하의 10~15% 이내가 되는지 확인합니다. 이 범위를 벗어나면 회로 배치를 조정해서 다시 맞춥니다. 귀찮은 작업처럼 보이지만, 상불평형이 심한 분전반은 현장에서 중성선 과열이나 전압 불안정 민원으로 돌아오는 경우가 있어 절대 건너뛰면 안 됩니다.
- 단상 분기 회로를 R·S·T 3상에 순서대로 균등 배분 — 회로 배치 단계에서 의식적으로 순서 지정
- 완성 후 상별 부하 합산 — 최대·최소 상 차이가 평균 부하의 15% 이내인지 확인
- 상불평형 과도 시 중성선 과열·전압 불안정 발생 — 현장 운전 단계 민원 원인으로 직결
메인 차단기 선정과 전력 흐름 구상 — 분전반 설계의 마무리
분기 회로 구성이 끝나면 메인 차단기(Main Breaker) 용량을 결정해야 합니다. 메인 차단기란 분전반 전체 부하에 대한 과전류 보호와 전체 회로 일괄 차단 기능을 수행하는 주차단기를 의미합니다. 메인 차단기 용량은 분기 차단기 전체 전류 합계에 수용률을 적용한 값으로 결정합니다. 분기 차단기 합계를 그대로 메인 용량으로 올리면 변압기 용량 대비 과대 선정이 되는 경우가 있고, 너무 작게 잡으면 부하 집중 시 메인이 트립되는 문제가 생깁니다. 저는 수용률 적용 후 나온 값에서 바로 위 표준 정격을 선정하는 방식으로 메인 차단기를 결정합니다.
전력 흐름 구상도 이 단계에서 함께 해야 합니다. 이 분전반이 어느 상위 분전반 또는 수변전 설비에서 전력을 받는지, 분전반에서 공급받는 하위 부하들의 중요도와 용도별 분류가 어떻게 되는지 전체 계통 흐름을 머릿속에서 정리하면서 결선도를 마무리해야 합니다. 중요 부하(소방·비상 조명)와 일반 부하를 같은 분전반 안에서 구분해 배치하는 방식이 맞는지, 별도 분전반으로 나눠야 하는 건 아닌지도 이 단계에서 판단합니다.
- 메인 차단기 — 분기 전류 합계에 수용률 적용 후 바로 위 표준 정격 선정
- 상위 차단기 정격 ≥ 하위 차단기 정격 × 1.6 이상 유지 — 차단기 보호협조 원칙
- 소방·비상 조명 회로는 일반 회로와 구분 배치 또는 전용 분전반 분리 여부 검토
분전반 완성 후 최종 체크 — 자주 빠지는 항목
분전반 결선도를 완성하고 나서 바로 제출하면 안 됩니다. 제가 실무에서 가장 많이 빠뜨렸던 항목이 소방 연동 회로 누락, 기계설비 동력 회로 미반영, 그리고 예비 회로 미확보였습니다. 특히 기계 파트에서 동력 데이터가 늦게 오는 경우 분전반을 미완성 상태로 제출하는 일이 생기는데, 이때는 잠정 회로로 처리했다는 표기를 도면에 명확하게 남겨야 나중에 수정 이력 분쟁이 없습니다. 예비 회로(스페어)는 향후 증설을 위해 10~20% 여유 공간을 확보하는 것이 현장에서 통용되는 관행입니다.
전력간선 케이블과의 연동도 최종 확인 항목입니다. 분전반 메인 차단기 용량이 확정되면 공급 케이블 규격과 협조가 맞는지 KEC 212.4 기준으로 반드시 재검토해야 합니다. 분전반 도면만 완성하고 전력간선 평면도를 업데이트하지 않으면 두 도면 사이에 불일치가 생겨 감리 지적으로 돌아옵니다. 분전반 결선도와 전력간선 평면도는 한 세트로 묶어 동시에 검토하는 습관이 이 불일치를 막는 가장 확실한 방법입니다.
- 소방 연동 회로·기계 동력 회로 누락 — 완성 후 관련 도면과 교차 대조 필수
- 기계 데이터 미확정 시 잠정 회로 표기 명확히 — 수정 이력 분쟁 예방
- 예비 회로 10~20% 여유 확보 — 향후 증설 요청 대비 현장 관행
- 분전반 결선도 완성 후 전력간선 평면도 동시 업데이트 — 두 도면 불일치 방지
분전반 회로 구성은 전기 도면 중 시간이 가장 오래 걸리고 신경 써야 할 항목이 가장 많은 작업입니다. 관련 도면 전체 교차 확인, 부하계산, 차단기 선정, 상불평형 조정, 전력간선 연동까지 순서대로 체크리스트를 만들어 진행하면 실수 빈도가 확연히 줄어듭니다. 힘든 작업인 건 맞지만, 이 도면 하나가 제대로 완성되면 이후 공사와 유지관리가 훨씬 수월해진다는 것도 분명한 사실입니다.
