비상 방송 설비 설계 기준 (우선경보방식, 직상 4개층, NFTC 202)

비상방송설비는 NFTC 202 화재안전기술기준에 설치 대상과 경보 발신 기준이 명확하게 정해져 있습니다. 연면적 3,500㎡ 이상, 지하 3층 이상, 11층 이상 건물 중 하나라도 해당되면 설치해야 하고, 단순히 설치만 하면 끝나는 게 아니라 화재가 어느 층에서 발생했는지에 따라 경보를 발하는 범위가 다르게 규정돼 있습니다. 2023년 개정으로 이 경보 범위 기준이 강화되면서 간선 설계에도 직접 영향을 주게 됐습니다. 어떤 기준으로 설계해야 하는지 정리해보겠습니다.

핵심: 비상방송설비는 연면적 3,500㎡ 이상·지하 3층 이상·11층 이상 중 하나면 설치 대상입니다. 5층 이상 연면적 3,000㎡ 초과 건물은 우선경보방식을 적용하는데, 2023년 개정으로 11층 이상은 직상 4개층까지 경보 범위가 확대됐습니다.

비상방송설비 설치 대상 — 세 가지 조건

비상방송설비(Emergency Broadcasting System)란 화재 등 비상상황 발생 시 신속하게 재실자에게 상황을 전달하고 대피를 유도하기 위한 방송 설비를 의미합니다. NFTC 202에 따라 소방시설 설치 및 관리에 관한 법률 시행령 별표 4의 경보설비 설치 대상 기준을 따릅니다. 설치 대상은 세 가지 조건 중 하나만 해당되면 됩니다. 첫째, 연면적 3,500㎡ 이상인 모든 층입니다. 둘째, 지하층의 층수가 3층 이상인 경우 모든 층입니다. 셋째, 층수가 11층 이상인 모든 층입니다.

이 세 조건은 자동화재탐지설비의 설치 대상 조건과는 다른 기준값이라는 점에 유의해야 합니다. 자동화재탐지설비는 연면적 3,000㎡ 기준이지만 비상방송설비는 3,500㎡ 기준입니다. 저는 프로젝트 초기 단계에서 건물 규모(연면적·지하층 수·전체 층수)를 확인할 때 소방 설비별로 각각 다른 기준값을 적용해 설치 대상 여부를 판단하는 체크리스트를 만들어 씁니다.

설치 대상 3가지: ① 연면적 3,500㎡ 이상 → 모든 층. ② 지하층 층수 3층 이상 → 모든 층. ③ 층수 11층 이상 → 모든 층. 자동화재탐지설비(3,000㎡ 기준)와 기준값이 다르므로 혼동 주의.

우선경보방식 — 발화 위치에 따라 경보 범위가 다르다

비상방송설비를 설치했다고 해서 화재 발생 시 건물 전체에 동시에 경보를 울리는 것이 아닙니다. 우선경보방식(Priority Alarm System)이란 화재 발생 위치에 따라 경보를 발하는 층의 범위를 다르게 적용하는 방식을 의미합니다. NFTC 202에 따라 층수가 5층 이상으로서 연면적이 3,000㎡를 초과하는 특정소방대상물은 다음 기준에 따라 경보를 발해야 합니다. 2층 이상의 층에서 발화한 경우 발화층 및 그 직상층에 경보를 발합니다. 1층에서 발화한 경우 발화층·직상층·지하층 전체에 경보를 발합니다. 지하층에서 발화한 경우 발화층·직상층 및 기타 지하층 전체에 경보를 발합니다.

이 방식을 쓰는 이유는 건물 전체에 동시 경보를 울리면 오히려 대규모 혼란과 병목 현상이 생겨 피난이 늦어질 수 있기 때문입니다. 화재가 발생한 층과 그 인접 층 위주로 먼저 대피를 유도하고, 나머지 층은 순차적으로 대응하도록 설계된 방식입니다. 이 기준은 화재가 5층 이상 건물이면서 연면적 3,000㎡를 초과할 때 적용되며, 설치 대상 기준(3,500㎡)과는 별개의 조건이라는 점을 주의해야 합니다.

우선경보방식 발화 위치별 경보 범위: 2층 이상 발화 — 발화층 + 직상층. 1층 발화 — 발화층 + 직상층 + 지하층 전체. 지하층 발화 — 발화층 + 직상층 + 기타 지하층 전체. 적용 대상: 5층 이상 + 연면적 3,000㎡ 초과 건물(설치 대상 기준과 별개).

2023년 개정 — 11층 이상 직상 4개층으로 확대

2023년 2월 10일 NFTC 202 개정으로 우선경보방식 기준이 한 단계 더 강화됐습니다. 층수가 11층(공동주택은 16층) 이상인 특정소방대상물은 기존의 직상층 경보 범위를 넘어 직상 4개층까지 경보를 발하도록 개정됐습니다. 개정된 기준은 2층 이상의 층에서 발화한 경우 발화층 및 그 직상 4개층에 경보를 발하고, 1층에서 발화한 경우 발화층·직상 4개층·지하층에 경보를 발합니다. 고층 건물일수록 피난에 걸리는 시간이 길어지기 때문에 더 넓은 범위에 미리 경보를 전달해 대피 시간을 확보하려는 취지입니다.

이 개정은 실무 설계에 직접적인 영향을 줍니다. 기존에는 발화층과 직상층 1개 층만 경보 회로로 묶으면 됐지만, 이제 11층 이상 건물은 직상 4개층을 하나의 경보 그룹으로 구성해야 합니다. 방송 앰프에서 나오는 회로 구성과 층별 스피커 회로 결선 방식이 이 기준에 맞게 재설계돼야 합니다. 저는 이 개정 내용을 확인한 뒤 11층 이상 프로젝트에서는 우선경보 회로 구성을 처음부터 4개층 그룹 단위로 설계하는 방식으로 변경했습니다.

2023년 개정 핵심(NFTC 202, 2023.2.10 시행): 적용 대상 — 11층(공동주택 16층) 이상. 2층 이상 발화 — 발화층 + 직상 4개층 경보. 1층 발화 — 발화층 + 직상 4개층 + 지하층 경보. 기존 대비 경보 범위 대폭 확대 — 고층 건물 피난 시간 확보 목적.

간선 설계에 미치는 영향 — 계통도 구성이 달라진다

우선경보방식은 방송 간선 설계에 직접 영향을 줍니다. 층마다 독립적으로 방송이 가능해야 우선경보 범위를 제어할 수 있기 때문에, 각 층 스피커 회로를 층별로 분리해서 앰프실까지 개별 간선으로 연결하는 구조가 기본입니다. 11층 이상 건물에서 직상 4개층까지 경보 범위가 확대되면서 앰프에서 각 층으로 나가는 간선 수와 제어 로직이 이전보다 복잡해졌습니다. 방송설비 제어반은 화재수신기와 연동돼 화재 발생 층 신호를 받으면 자동으로 해당 층과 직상 4개층 회로에만 방송 신호를 보내도록 프로그래밍됩니다.

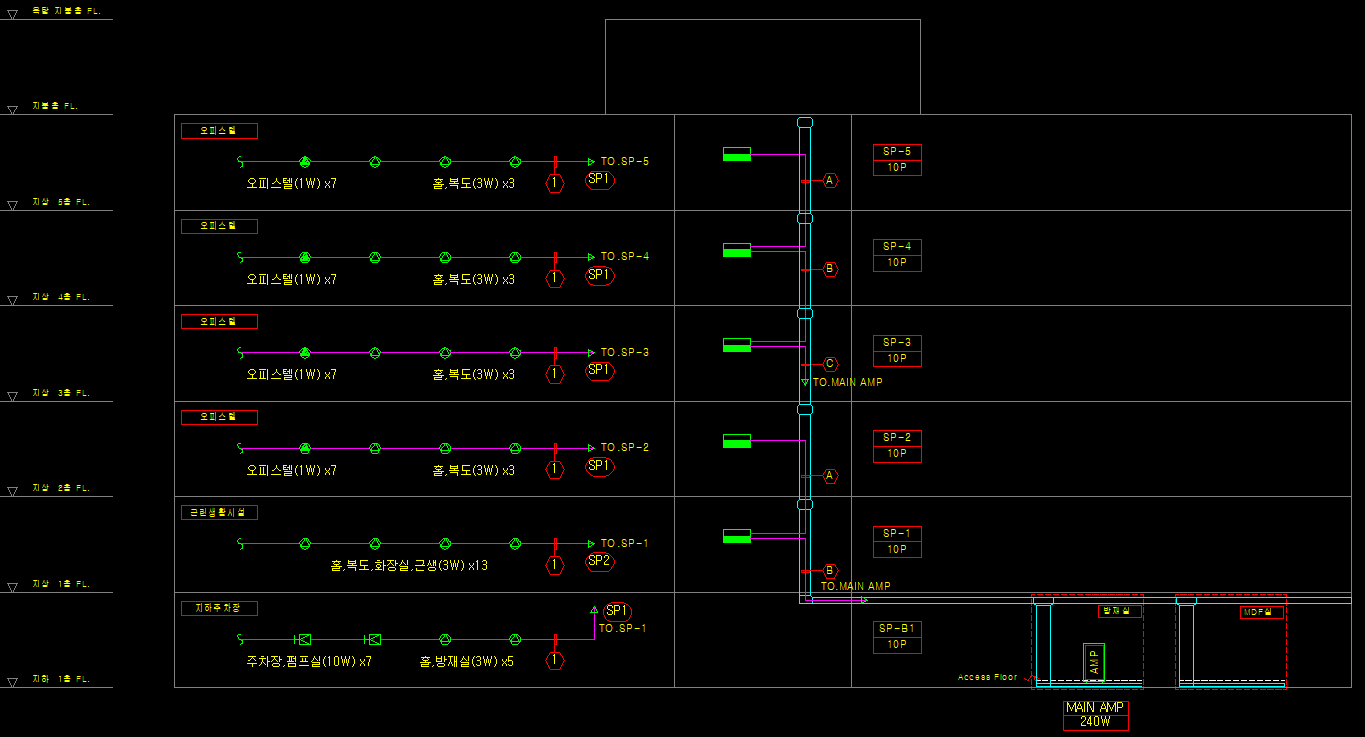

설계 단계에서는 방송설비 제조사와 협의해 우선경보 로직이 구현 가능한 제어반 사양을 선정하고, 층별 스피커 회로가 명확하게 구분되도록 계통도를 작성해야 합니다. 도면에서 각 층 회로가 앰프실 제어반까지 어떻게 연결되는지, 회로 번호가 층수와 매칭되는지 명확히 표기해야 시공 및 감리 단계에서 혼선이 없습니다. 저는 방송 계통도를 작성할 때 층별 회로 번호를 층수와 동일하게 맞춰서(예: 5층 회로는 회로 5번) 직관적으로 확인할 수 있도록 구성합니다.

간선 설계 체크포인트: 층별 스피커 회로 독립 구성 — 앰프실까지 개별 간선 연결. 방송 제어반 — 화재수신기 연동, 우선경보 로직 구현 가능 사양 선정. 계통도 — 층별 회로 번호를 층수와 매칭해 직관적으로 표기. 11층 이상 건물 — 직상 4개층 그룹 단위로 회로 설계.

비상방송설비는 설치 대상 판단과 우선경보방식 적용, 그리고 2023년 개정으로 강화된 11층 이상 건물의 직상 4개층 기준까지 순서대로 확인하면 설계 방향이 명확해집니다. 특히 개정 사항은 놓치기 쉬운 부분이라 최신 기준을 확인하는 습관이 중요합니다. 우선경보방식이 간선 구성에 미치는 영향을 처음부터 고려해서 계통도를 설계하면 감리 단계에서 나올 수 있는 혼선을 줄일 수 있습니다.

참고 법규 및 출처

· 비상방송설비의 화재안전기준(NFSC 202) — 국가법령정보센터

· 비상방송설비 설치기준 2023년 개정사항(우선경보방식) — 까비노 책방

· 비상방송설비 기술·성능기준 개선 관련 — 데이터넷
