비상 조명 설계 기준 (설치 대상, 조도 1lx, 예비전원, NFTC 304)

비상 조명 설계는 전기 소방 분야에서 기준이 가장 명확하게 정해진 항목 중 하나입니다. NFTC 304 비상조명등의 화재안전기술기준에 설치 대상, 조도 기준, 예비전원 용량까지 구체적인 수치로 명시돼 있어 기준대로만 설계하면 감리에서 특별히 문제될 것이 없습니다. 다만 설치 대상 건물인지 판단하는 조건과 예비전원 작동 시간 기준이 건물 유형에 따라 달라지기 때문에 그 부분은 정확하게 파악해두어야 합니다. 기준을 체계적으로 정리해보겠습니다.

핵심: 비상조명등은 NFTC 304 기준에 따라 설치 대상 판단 → 조도 1lx 이상 확보 → 예비전원 20분(11층 이상·특수 용도는 60분) 이상 순서로 설계합니다.

비상조명등 설치 대상 — 세 가지 조건

비상조명등(Emergency Lighting)이란 화재 발생 등으로 인한 정전 시 안전하고 원활한 피난활동을 할 수 있도록 거실 및 피난통로 등에 설치되어 자동으로 점등되는 조명등을 의미합니다. 소방시설 설치 및 관리에 관한 법률 시행령에 따라 비상조명등을 설치해야 하는 대상은 세 가지 조건으로 구분됩니다.

첫째, 5층 이상(지하층 포함)으로서 연면적 3,000㎡ 이상인 건물의 모든 층에 설치합니다. 층수와 연면적 두 가지 조건을 동시에 충족해야 합니다. 둘째, 지하층 또는 무창층의 바닥 면적이 450㎡ 이상인 경우 해당 층에 설치합니다. 무창층(無窓層)이란 개구부 면적 합계가 바닥면적의 1/30 미만이거나 일정 기준을 충족하지 못하는 층을 의미합니다. 셋째, 길이 500m 이상인 터널입니다. 이 세 가지 조건 중 하나라도 해당되면 비상조명등 설비를 설계에 반영해야 합니다. 저는 프로젝트를 시작할 때 건축 도면에서 층수·연면적·지하층 바닥면적을 먼저 확인해 설치 대상 여부를 판단하는 방식으로 설계에 들어갑니다.

설치 대상 3가지: ① 5층 이상(지하층 포함) + 연면적 3,000㎡ 이상 → 모든 층 설치. ② 지하층 또는 무창층 바닥면적 450㎡ 이상 → 해당 층 설치. ③ 터널 길이 500m 이상 → 터널 전체 설치. 세 조건 중 하나라도 해당되면 설치 의무 발생.

설치 위치와 조도 기준 — 바닥에서 1lx 이상

비상조명등은 피난에 필요한 경로가 되는 거실, 복도, 계단 및 그 부속실, 출입구에 설치합니다. NFTC 304에 따라 비상조명등이 설치된 장소의 각 부분 바닥에서 조도가 1럭스(lx) 이상이 되도록 해야 합니다. 1lx는 촛불 하나 수준의 밝기로, 완전한 암흑 속에서 피난 경로를 식별하는 데 필요한 최소 기준입니다. 일반 조명이 꺼진 상태에서 비상조명등만으로 측정했을 때 이 조도가 나와야 합니다.

비상조명등의 위치는 피난 동선을 따라 배치하는 것이 원칙입니다. 출입구 상부나 복도 천장에 설치하고, 비상조명등 간격은 설치된 조명등의 조도 커버 범위를 기준으로 결정합니다. 유도등의 조도가 바닥에서 1lx 이상이 되는 구간은 비상조명등 설치를 면제할 수 있습니다. 이 기준을 활용하면 유도등이 충분히 설치된 구간에서 비상조명등을 줄일 수 있어 설계 효율이 높아집니다. 저는 비상조명등 배치 시 유도등 위치와 함께 검토해서 중복 설치 구간을 최소화하는 방식을 씁니다.

조도·위치 기준: 설치 위치 — 거실·복도·계단 및 부속실·출입구. 조도 기준 — 바닥에서 1lx 이상(NFTC 304). 면제 가능 구간 — 유도등 조도가 바닥 1lx 이상인 부분. 일반 조명 소등 상태에서 비상조명등만으로 1lx 확보 여부 확인.

예비전원 기준 — 20분과 60분의 차이

비상조명등의 예비전원(비상전원)은 상용 전원이 차단됐을 때 자동으로 전환돼 비상조명등을 일정 시간 이상 작동시켜야 합니다. NFTC 304에 따라 예비전원 용량은 비상조명등을 20분 이상 유효하게 작동시킬 수 있는 용량이 기본입니다. 다만 두 가지 경우에는 60분 이상으로 강화됩니다. 첫째, 지하층을 제외한 층수가 11층 이상인 층입니다. 고층 건물에서 피난 시간이 더 길게 필요하기 때문입니다. 둘째, 지하층 또는 무창층으로서 용도가 도매시장·소매시장·여객자동차터미널·지하역사·지하상가인 경우입니다.

예비전원 방식은 두 가지로 나뉩니다. 내장형(자체 축전지 내장)은 비상조명등 기구 안에 축전지와 충전장치가 내장된 방식으로, 평상시 점등 여부를 확인할 수 있는 점검 스위치를 함께 설치해야 합니다. 외장형(외부 비상전원)은 자가발전설비, 축전지설비 또는 전기저장장치(ESS)를 외부에 설치하고 상용 전원 차단 시 자동으로 전환되는 방식입니다. 외장형 비상전원 설치 장소는 방화구획으로 분리해야 합니다. 저는 소규모 건물은 내장형, 대형 건물은 외장형 비상전원 방식을 기본으로 적용합니다.

예비전원 기준: 기본 — 20분 이상 유효 작동 용량. 60분 이상 적용 대상 — ① 지하층 제외 11층 이상 / ② 도매·소매시장·터미널·지하역사·지하상가. 내장형 — 축전지+충전장치 기구 내장, 점검 스위치 필수. 외장형 — 자가발전·축전지·ESS, 방화구획 분리.

실무 설계 적용 — 일반 조명 회로와 분리가 핵심

비상조명등 설계에서 가장 중요한 실무 포인트는 일반 조명 회로와 비상 조명 회로를 반드시 분리하는 것입니다. 같은 분전반에 일반 조명과 비상 조명을 같은 회로로 구성하면 소방 감리에서 즉시 지적이 나옵니다. 비상 조명 전용 회로는 분전반에서 별도로 구성하고, 비상 조명에 공급되는 전원 배선은 내화배선으로 시설해야 합니다. 2022년 NFTC 304 개정 이후 소방 배선 기준이 고내화(830℃) 이상으로 강화됐으므로 배선 종류 선정에서 이 기준을 반드시 적용해야 합니다.

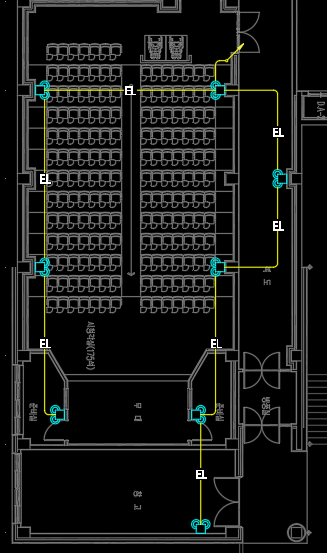

도면 표기에서도 일반 조명 심볼과 비상 조명 심볼을 명확히 구분해야 합니다. 범례에 비상조명등 전용 심볼을 별도로 표기하고, 도면에서 비상 조명 배선 경로를 다른 색상이나 선 종류로 구분해 표기합니다. 소방 감리 검토에서 가장 먼저 보는 항목이 비상 조명과 일반 조명의 회로 분리 여부이기 때문에 이 부분을 도면에서 명확하게 표현해두는 것이 감리 지적을 막는 가장 확실한 방법입니다.

실무 설계 체크포인트: 일반 조명·비상 조명 회로 반드시 분리 — 같은 회로 구성 금지. 비상 조명 전원 배선 — 고내화(830℃) 내화배선 적용. 도면 범례 — 비상조명등 전용 심볼 별도 표기. 배선 경로 — 일반 조명과 다른 색상·선 종류로 구분 표기. 소방 감리 첫 번째 확인 항목 — 회로 분리 여부.

비상 조명 설계는 NFTC 304 기준이 명확하게 정해져 있어 기준만 정확히 파악하면 설계에서 크게 어렵지 않습니다. 설치 대상 판단 → 조도 1lx 확보 → 예비전원 용량 결정 → 일반 조명 회로 분리 순서로 체크하면 소방 감리에서 문제될 항목이 거의 없습니다. 기준이 명확한 만큼 빠뜨리지 않는 것이 가장 중요합니다.
