상업 건물 전기 설계와 주거용 전기 설계가 비슷하다고 생각하시나요? 둘 다 전등 켜고 콘센트 넣는 거 아니냐고 하시는 분들이 있는데, 실무에서는 출발점부터 다릅니다. 계약전력 구조가 다르고, 분전반 종류가 다르고, 조명과 콘센트 배치 방식도 다릅니다. 저는 두 용도 모두 설계해봤는데, 주거용은 정해진 틀 안에서 빠르게 처리되는 반면 상업용은 발주처나 입주 업체 요구에 맞춰 매번 다르게 풀어야 하는 경우가 많아 두 가지 감각을 따로 가져가야 한다고 느낍니다.
계약전력 구조 — 주거용 3kW vs 상업용 부하 합산
계약전력(Contract Demand)이란 한전과 고객 사이에서 공급받기로 계약한 전력의 최대값을 의미합니다. 주거용과 상업용의 계약전력 산정 방식은 출발점부터 다릅니다. 주거용(주택용 전력)은 한전 전기공급약관에 따라 사용 설비 합계가 3kW 미만이어도 최소 계약전력을 3kW로 정합니다. 일반 가정에서 설비 목록을 일일이 산정하기 어렵기 때문에 최소 기준을 단순화한 것입니다. 세대 규모에 따라 3kW 또는 5kW로 계약하는 경우가 대부분이고, 전기차 충전이나 대용량 기기가 추가되는 경우에만 증설 계약이 이루어집니다.
상업용 건물은 사용 설비 전체를 개별 산정해 합계에 계약전력 환산율을 적용하는 방식으로 계약전력을 결정합니다. 조명·콘센트·공조기·동력 설비까지 모두 포함해 부하계산을 해야 하고, 용도별 수용률도 주거용과 다르게 적용됩니다. 업종에 따라 설비 밀도가 크게 달라지기 때문에 같은 면적이라도 음식점과 사무실의 계약전력은 전혀 다르게 나옵니다. 저는 상업용 설계에서 부하계산 단계가 주거용보다 훨씬 복잡하고 시간도 많이 걸린다는 것을 경험으로 알고 있습니다.
분전반 구성 — 주택용 vs 맞춤 제작

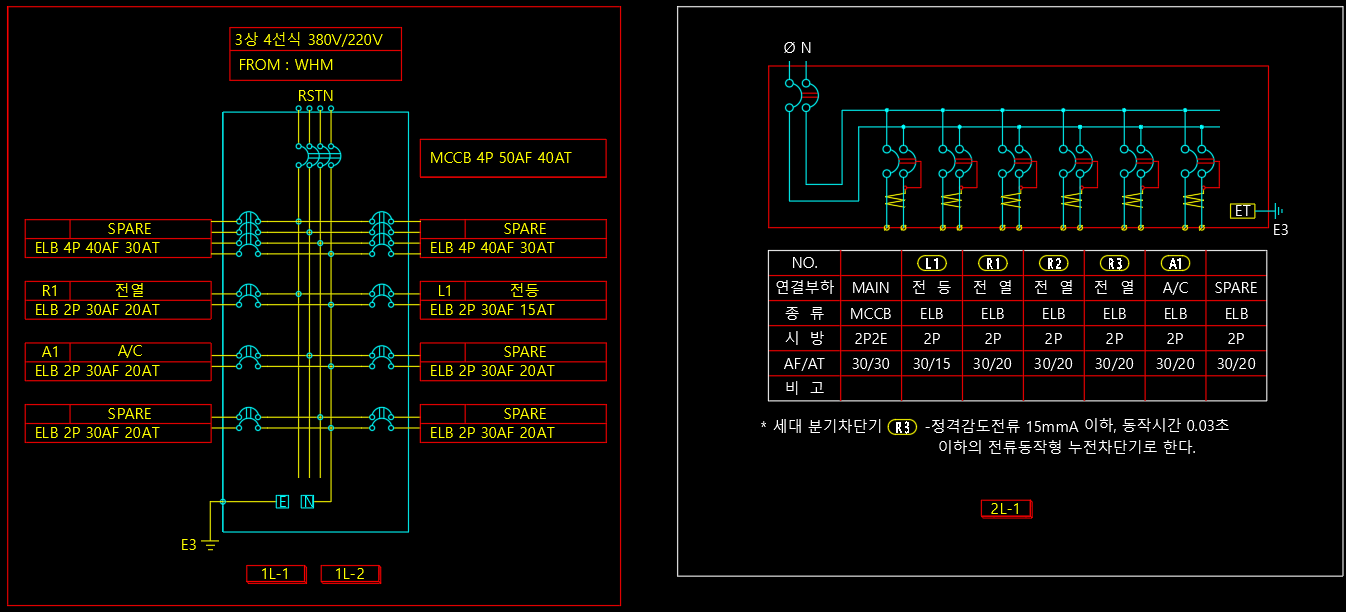

분전반 구성은 두 용도에서 가장 눈에 띄게 다른 부분입니다. 주거용 분전반(주택용 분전반)은 제조사에서 세대 면적에 맞게 표준 구성으로 제작된 소형 분전반을 씁니다. 전등 회로 2~3개, 콘센트 회로 3~4개, 에어컨 전용 회로 1~2개, 주방 전용 회로로 구성된 표준 패턴이 있고, 설계자는 그 패턴에서 크게 벗어나지 않습니다. 주택용 분전반은 세대 현관이나 복도 벽에 매립 설치하는 소형 박스 형태로, 크기와 회로 구성이 거의 정해져 있습니다.
상업용 건물은 분전반을 용도와 부하에 맞게 별도 설계해 제작 발주합니다. 회로 수, 차단기 정격, 메인 차단기 용량이 모두 부하계산 결과에 따라 달라지기 때문에 표준 패턴이 없습니다. 특히 식당·마트·병원처럼 대용량 설비가 많은 업종은 일반 사무소와 분전반 구성이 완전히 다릅니다. 저는 상업용 분전반을 설계할 때 입주 업체의 업종과 예상 설비 목록을 먼저 파악하고 나서 회로 구성을 잡는 방식으로 시작합니다.
조명·콘센트 배치 — 고정 패턴 vs 맞춤 설계
조명과 콘센트 배치 방식도 두 용도에서 확연히 다릅니다. 주거용은 거실·침실·주방·욕실·현관처럼 실 구성이 정해져 있고, 각 실마다 조명 위치와 콘센트 수량이 거의 정형화돼 있습니다. 아파트 평면은 특히 그렇습니다. 국토교통부 주택건설기준 등에 관한 규정에서 최소 콘센트 수량과 설치 높이를 규정하고 있어 법적 기준 안에서 거의 같은 패턴이 반복됩니다. 경험이 쌓이면 비슷한 평형의 도면은 이전 도면을 기반으로 수정하는 방식으로 빠르게 처리됩니다. 저도 주거용 도면은 속도가 상업용보다 확실히 빠릅니다.
상업용은 완전히 다릅니다. 같은 오피스 건물이라도 입주 업체가 누구냐에 따라 조명 방식과 콘센트 배치가 달라집니다. 요즘은 천장 마감 없이 노출 천장으로 설계하는 상업 공간이 많아지면서 기존 매입 조명 방식 대신 레일 조명이나 펜던트 조명을 설계에 반영해야 하는 경우도 늘었습니다. 이 경우 조명 회로 구성과 배선 방식도 달라집니다. 발주처나 인테리어 업체의 방향을 먼저 파악하지 않고 일반 오피스 기준으로 설계하면 나중에 전면 수정이 생길 수 있습니다.
설계 자유도와 난이도 — 어느 쪽이 더 어렵나
주거용 전기 설계는 법적 기준과 정형화된 패턴 안에서 빠르게 처리하는 것이 핵심입니다. 기준이 명확하기 때문에 어디서 어떤 오류가 나는지 예측이 가능하고, 감리 지적 패턴도 비슷하게 반복됩니다. 처음에는 낯설지만 같은 패턴을 반복하다 보면 속도가 빠르게 붙습니다. 주거용 설계의 어려움은 자유도가 낮은 대신 세대 수가 많아 도면 장수가 많고, 세대별 설비를 일괄 관리해야 하는 데 있습니다. 아파트 단지처럼 수백 세대를 동시에 설계할 때는 단순 반복 작업량이 방대해집니다.
상업용 설계는 자유도가 높은 만큼 설계자가 판단해야 할 부분이 많습니다. 업종에 따라 전기 설비 밀도가 다르고, 발주처나 인테리어 업체의 요구가 달라질 때마다 도면이 바뀌는 경우가 잦습니다. 건축 도면이 자주 바뀌는 상업 시설에서는 전기 도면도 함께 연동되는 수정이 생깁니다. 저는 상업용 설계가 주거용보다 변수가 많아 긴장감이 있지만, 그만큼 프로젝트마다 새로운 구성을 풀어나가는 재미도 있다고 생각합니다.
주거용과 상업용 전기 설계는 같은 전기 설계지만 접근 방식이 다릅니다. 주거용은 기준을 정확히 알고 빠르게 처리하는 능력이 중요하고, 상업용은 발주처 요구를 읽고 유연하게 대응하는 능력이 필요합니다. 두 용도를 모두 경험해보면 전기 설계의 범위가 얼마나 넓은지 자연스럽게 느끼게 됩니다.
