소방설비는 건축허가 단계에서 한 번, 착공 단계에서 또 한 번 소방서의 확인을 거칩니다. 건축허가동의 때 낸 도면이 그대로 착공까지 가면 좋겠지만, 실제로는 실시설계를 거치면서 실 배치가 바뀌고 장비 위치가 옮겨지고 계산값이 달라집니다. 착공신고는 공사업자가 하는 절차라 설계자는 한 발 물러나 있다고 생각하기 쉬운데, 첨부하는 설계도서는 결국 설계 쪽에서 만들어 넘겨야 하는 경우가 대부분입니다. 착공신고 대상과 제출서류부터 전기분야 설계도서 구성, 변경신고 기준까지 실무 순서대로 정리해보겠습니다.
착공신고 — 누가, 언제, 어떤 공사를
착공신고는 소방시설공사업법에 따라 공사업자가 공사의 내용과 시공 장소 등을 소방본부장이나 소방서장에게 신고하는 절차입니다. 신고 주체는 건축주나 설계자가 아니라 소방시설공사업자이고, 도급받은 공사를 착공하기 전에 해야 합니다. 신고를 받은 소방서는 2일 이내에 수리 여부를 통지해야 하며, 이 기간 안에 통지나 처리기간 연장 안내가 없으면 기간이 끝난 다음 날 수리된 것으로 봅니다.
착공신고 대상 공사는 시행령에서 정하고 있습니다. 크게 특정소방대상물에 소방시설을 신설하는 공사, 설비나 구역을 증설하는 공사, 그리고 수신반이나 소화펌프, 동력(감시)제어반 같은 주요 설비를 개설·이전·정비하는 공사로 나뉩니다. 전기분야에서 신설 공사 대상이 되는 설비는 아래와 같습니다.
| 전기분야 설비 | 착공신고 예외 |
|---|---|
| 비상경보설비, 자동화재탐지설비, 화재알림설비 | — |
| 비상방송설비 | 소방용 외 용도와 겸용하는 설비를 정보통신공사업자가 공사하는 경우 |
| 비상콘센트설비 | 전기공사업자가 공사하는 경우 |
| 무선통신보조설비 | 소방용 외 용도와 겸용하는 설비를 정보통신공사업자가 공사하는 경우 |
제출서류 — 무엇을 첨부하나
착공신고서에는 다음 서류를 첨부합니다. 서류 대부분은 공사업체가 보유한 서류이고, 설계자가 직접 챙겨야 하는 것은 설계도서입니다.
| 첨부서류 | 비고 |
|---|---|
| 소방시설공사업 등록증 사본 및 등록수첩 | 공사업체 준비 |
| 책임시공·기술관리 기술인력의 기술등급 증명서류 사본 | 현장 배치 소방기술자 기준 |
| 소방시설공사 계약서 사본 | 도급 계약서 |
| 설계도서(설계설명서 포함) | 생략 가능 조건 있음 |
| 하도급통지서 사본 등 | 하도급하는 경우만 |
설계도서는 두 가지 경우에 첨부를 생략할 수 있습니다. 하나는 수신반이나 소화펌프, 동력(감시)제어반의 개설·이전·정비처럼 시행령 제4조제3호에 해당하는 공사이고, 다른 하나는 건축허가등의 동의요구서에 첨부된 설계도서가 변경되지 않은 경우입니다. 반대로 말하면, 동의 이후 설계가 조금이라도 바뀌었다면 변경된 설계도서를 착공신고 때 제출해야 한다는 뜻입니다.
설계도서 구성 — 전기분야는 이렇게 묶습니다
소방시설공사업법에서 말하는 설계도서는 공사계획, 설계도면, 설계 설명서, 기술계산서와 이와 관련된 서류를 모두 포함합니다. 도면만 묶어서 내는 것이 아니라 설계 설명서와 계산서까지 한 세트로 갖춰야 한다는 의미입니다. 전기분야 소방 설계도서는 보통 아래 구성으로 묶습니다.
설계도면

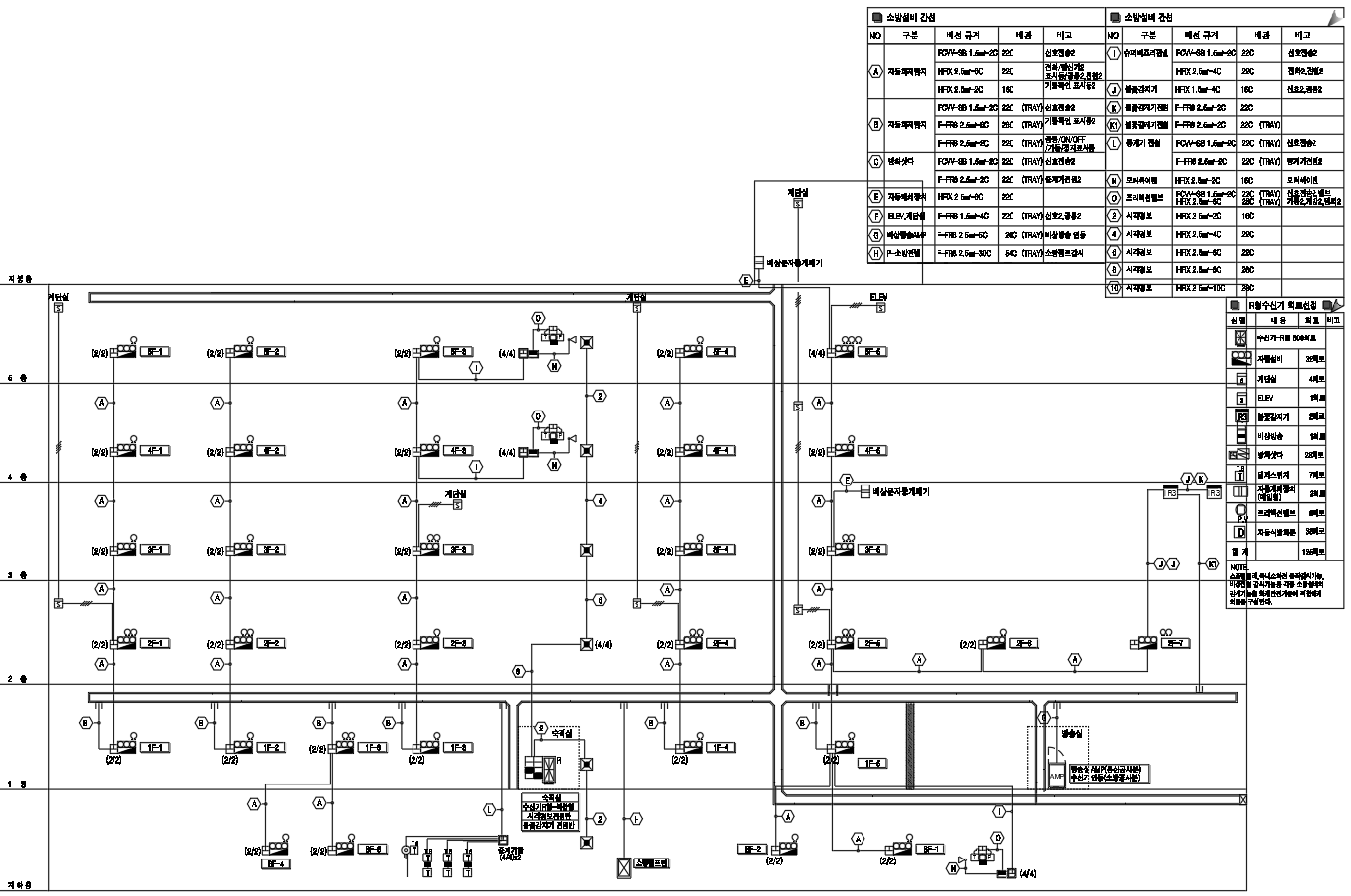

도면 목록표와 범례·일반사항을 맨 앞에 두고, 설비별 계통도(자동화재탐지설비, 비상방송설비, 유도등, 비상콘센트설비, 무선통신보조설비)를 이어서 배치합니다. 그다음 층별 평면도에 감지기, 발신기, 스피커, 유도등, 비상콘센트 위치를 표기하고, 수신기 결선도나 내화·내열배선 적용 구간을 보여주는 상세도로 마무리합니다. 계통도의 회로 수와 평면도의 기기 수량이 서로 맞는지가 검토에서 가장 먼저 확인되는 부분입니다.
설계 설명서
설계 설명서에는 건축물 개요(용도, 층수, 연면적), 설치 대상 소방시설과 그 근거가 되는 법령, 적용한 화재안전기준, 설비별 설계 개요를 정리합니다. 특히 "왜 이 설비가 설치 대상인지"를 용도와 면적 기준으로 적어두면, 검토자가 도면을 보기 전에 설계 의도를 파악할 수 있습니다.
기술계산서
전기분야 계산서는 수신기와 증폭기의 예비전원(축전지) 용량, 간선 전압강하, 비상방송 증폭기 출력 검토 등이 대표적입니다. 예를 들어 자동화재탐지설비의 축전지는 감시상태를 60분간 지속한 후 10분 이상 유효하게 경보할 수 있는 용량이 필요하므로, 수신기 감시전류와 경보전류를 기준으로 용량을 계산해 둡니다.
동의 도서와 착공 도서 — 자주 달라지는 부분
건축허가동의 도서는 기본설계 수준에서 작성되는 경우가 많아서, 실시설계를 거친 착공 도서와 차이가 생기기 마련입니다. 전기분야에서 자주 달라지는 부분은 실 용도 변경에 따른 감지기 종류 변경(연기감지기와 열감지기 전환), 천장 높이 확정에 따른 감지기 설치 기준 변경, 방재실 위치 조정에 따른 수신기 위치 변경, 그리고 경계구역 재구성입니다.
경계구역이 바뀌면 계통도의 회로 수, 수신기 회로 용량, 축전지 계산까지 연쇄적으로 바뀝니다. 그래서 평면도만 고치고 계통도와 계산서를 그대로 두면 도면 간 불일치가 생기고, 이것이 착공 단계 보완 요청의 가장 흔한 원인이 됩니다. 한 부분을 고치면 연결된 도서를 같이 확인하는 순서를 정해두는 것이 좋습니다.
변경신고와 보고 — 공사 중 설계가 바뀌면
착공신고 후 공사 중에 신고 내용이 바뀌는 경우는 두 갈래로 처리합니다. 행정안전부령에서 정한 "중요한 사항"이 바뀌면 변경신고를 해야 하고, 시공자나 설치되는 소방시설의 종류, 책임시공 기술인력 등이 여기에 해당합니다. 중요한 사항이 아닌 변경은 따로 신고하지 않는 대신 완공검사(부분완공검사) 신청 서류나 공사감리 결과보고서에 포함해서 보고해야 합니다.
"중요하지 않으니 넘어가도 된다"는 뜻은 아닙니다. 중요하지 않은 변경사항을 보고 서류에 포함하지 않으면 그 자체로 행정처분 사유가 되고, 착공신고나 변경신고를 하지 않거나 거짓으로 한 경우에는 과태료와 함께 영업정지 등의 처분을 받을 수 있습니다. 설계 변경이 생길 때마다 변경 내용과 날짜를 기록해두면, 공사업체와 감리자가 완공 단계에서 보고 서류를 정리하기 훨씬 수월합니다.
자주 묻는 질문
Q. 착공신고는 설계자가 해도 되나요?
착공신고의 신고 주체는 소방시설공사업자입니다. 설계자는 신고에 첨부할 설계도서를 작성해 공사업체에 전달하는 역할을 맡는 것이 일반적입니다.
Q. 동의 도서와 달라진 게 도면 한 장뿐이어도 설계도서를 내야 하나요?
설계도서 첨부 생략은 동의요구서에 첨부된 설계도서가 변경되지 않은 경우에만 가능합니다. 변경된 도면이 있다면 변경 내용이 반영된 설계도서를 제출하는 것이 원칙이며, 제출 범위는 관할 소방서에 미리 확인하면 확실합니다.
Q. 소방서가 2일 안에 답이 없으면 어떻게 되나요?
소방서가 2일 이내에 수리 여부나 처리기간 연장을 통지하지 않으면 그 기간이 끝난 다음 날 신고가 수리된 것으로 봅니다. 다만 보완 요청이 오면 그 기간은 따로 계산되니, 첨부 서류를 처음부터 빠짐없이 갖추는 것이 가장 빠른 방법입니다.
착공신고는 절차 자체보다 첨부하는 설계도서의 완성도가 결과를 좌우합니다. 동의 도서와 실시 도서의 차이를 도면 단위로 정리하고, 도면·설계 설명서·계산서의 숫자를 서로 맞춰두면 보완 요청 없이 한 번에 수리되는 경우가 대부분입니다. 소방 관련 법령은 개정이 잦은 편이라 신고 전에 관할 소방서 안내와 최신 법령을 한 번 더 확인하시길 권합니다.
