수배전반 단선결선도 작성 실무 (변압기 용량, MOF, VCB, ACB 기기 선정)

부하계산이 완료되고 변압기 용량이 확정됐는데, 이제 수배전반 단선결선도를 어디서부터 시작해야 할지 막막한 경우가 있습니다. 단선결선도는 변압기 용량이 확정되기 전에 먼저 그리기 시작하면 나중에 기기 정격을 전부 다시 계산해야 하는 상황이 생깁니다. 변압기 용량이 결정되면 그에 연동되는 MOF·VCB·변압기·ACB까지 각 기기 정격이 순서대로 산정되고, 그 값을 도면에 기입하면서 단선결선도가 완성됩니다. 어떤 순서로 기기 정격을 맞춰나가는지 실무 기준으로 정리해보겠습니다.

핵심: 수배전반 단선결선도는 변압기 용량 확정 후 각 기기 정격을 순서대로 산정해 기입하는 방식으로 작성합니다. 변압기 용량이 바뀌면 연동 기기 정격도 반드시 함께 재검토해야 합니다.

단선결선도 작성 전 선행 조건 — 변압기 용량이 먼저다

수배전반(수변전설비) 단선결선도는 수변전 계통 전체를 단선 심볼로 표현한 도면으로, 전기 설계 도면 중 가장 마지막 단계에 완성됩니다. 전등·전열 평면도, 분전반 결선도, 전력간선 평면도까지 모든 도면이 완성되고 부하가 집계돼야 변압기 용량계산서를 작성할 수 있고, 변압기 용량이 확정돼야 수변전 기기 정격이 결정됩니다. 이 순서를 지키지 않고 단선결선도를 먼저 그리면 변압기 용량이 바뀔 때마다 MOF, VCB, 변압기, ACB 정격을 전부 수정해야 합니다. 저도 초반에 부하계산이 완성되기 전에 단선결선도를 먼저 잡았다가 변압기 용량이 변경되면서 기기 정격을 세 번 고친 경험이 있습니다.

선행 조건이 모두 충족되면 변압기 용량계산서를 통해 변압기 정격 용량(kVA)을 확정합니다. 변압기 용량이 확정되는 순간 수변전 설비의 핵심 기기 정격이 결정될 조건이 갖춰집니다. 변압기 2차측 정격전류를 기준으로 ACB 정격이 정해지고, 변압기 임피던스로 단락전류를 계산해 VCB·PF 차단 용량이 결정되는 방식입니다.

단선결선도 작성 선행 순서: ① 전체 부하 집계(전등·전열·동력) → ② 변압기 용량계산서 작성 → ③ 변압기 정격 용량 확정 → ④ 연동 기기 정격 산정 → ⑤ 단선결선도 기기 정격 기입 → ⑥ 완성. 변압기 용량 미확정 상태에서 단선결선도 작성 금지.

기기 구성과 배치 순서 — 위에서 아래로 흘러내리는 구조

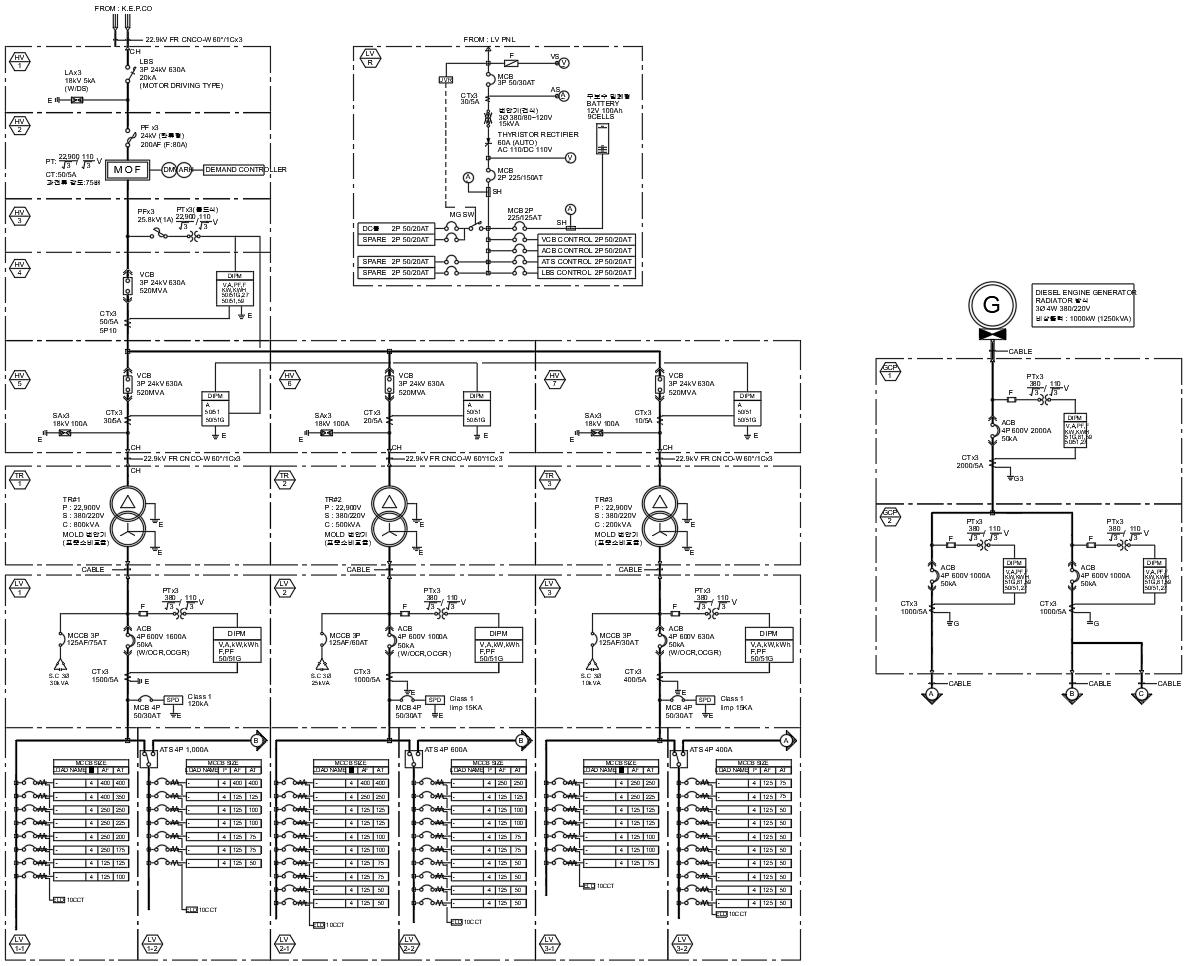

수배전반 단선결선도는 한전 인입부에서 아래로 전력이 흘러내리는 구조로 작성합니다. 상단에서 하단으로 한전 인입 → DS(단로기) → LA(피뢰기) → MOF(계기용 변성기) → VCB(진공차단기) → 변압기 → ACB(기중차단기) → 저압 모선 → 분전반 순서가 기본 흐름입니다. 1,000kVA 이하 간이수전 방식은 MOF → PF(전력퓨즈) → 변압기 → ACB 구조로 단순화됩니다. 기기 순서가 이 흐름에서 벗어나면 감리 검토에서 지적이 나올 수 있습니다.

MOF(계기용 변성기)란 한전 전력 계량을 위해 고압 전로의 전압·전류를 계기가 측정할 수 있는 수준으로 변성하는 장치를 의미합니다. MOF는 반드시 변압기와 VCB 전단에 위치해야 합니다. LA(피뢰기)란 낙뢰나 개폐 서지로 인한 이상전압이 수변전 기기에 유입되는 것을 막기 위해 설치하는 보호 장치를 의미합니다. LA는 DS 또는 LS 후단, 즉 수전 인입부 초기에 배치합니다. 이 두 기기의 위치가 바뀌면 기능이 제대로 발휘되지 않으므로 배치 순서를 정확히 지켜야 합니다.

기기 배치 순서(정식수전 기준): 한전 인입 → DS(단로기) → LA(피뢰기) → MOF → VCB(주차단기) → 변압기 → ACB(저압 주차단기) → 저압 모선 → 분전반. 간이수전(1,000kVA 이하): 한전 인입 → DS → LA → MOF → PF → 변압기 → ACB → 분전반.

기기 용량 선정 — 변압기 용량에 맞춰 순서대로

변압기 용량이 확정되면 각 기기 정격을 순서대로 산정합니다. 변압기 1차측 기기인 VCB와 PF의 차단 용량은 변압기 임피던스(%Z)를 이용해 단락전류를 계산한 뒤 결정합니다. 단락전류(Isc) 계산식은 정격전류(In) ÷ (%Z/100)입니다. 이 값 이상의 차단 용량을 갖는 VCB를 선정해야 고장 발생 시 안전하게 차단됩니다. VCB 정격전압은 수전 전압(22.9kV)에 맞게 선정하고, 정격전류는 수전 전류 이상으로 잡습니다.

변압기 2차측 주차단기인 ACB(기중차단기)의 정격전류는 변압기 2차측 정격전류를 기준으로 선정합니다. 변압기 2차측 정격전류는 변압기 용량(kVA) ÷ (√3 × 2차 전압(kV)) 공식으로 구합니다. 예를 들어 300kVA 변압기, 2차 전압 380V라면 정격전류는 약 456A입니다. ACB는 이 값 이상의 정격전류를 갖는 표준 정격을 선정합니다. ACB 차단 용량도 변압기 임피던스 기반 단락전류 계산값 이상으로 잡아야 합니다. 저는 변압기 용량이 확정되면 기기 정격 산정 엑셀을 써서 VCB·변압기·ACB 정격을 한 번에 계산하고 도면에 반영합니다.

기기 용량 산정 순서: ① 변압기 임피던스(%Z) 확인 → ② 단락전류 계산(In÷%Z×100) → ③ VCB 차단 용량·정격전류 선정 → ④ 변압기 2차측 정격전류 계산(kVA÷√3÷kV) → ⑤ ACB 정격전류·차단 용량 선정 → ⑥ MOF 정격 확인 → ⑦ 도면 기입.

단선결선도 완성 후 체크포인트

기기 정격을 모두 기입하고 나면 제출 전 반드시 확인해야 할 항목들이 있습니다. 가장 먼저 볼 것은 기기 정격의 협조 관계입니다. 상위 차단기 차단 용량이 하위 차단기보다 크거나 같아야 하고, 차단기 정격전류는 케이블 허용전류보다 작거나 같아야 합니다. 이 협조 관계가 맞지 않으면 고장 시 선택 차단이 되지 않아 전체 정전으로 이어집니다. 다음은 변압기 용량과 분전반 회로 구성의 연동입니다. 변압기 용량이 변경됐다면 저압 주차단기(ACB)와 각 분전반 메인 차단기 정격도 함께 검토했는지 확인합니다. 변압기만 바꾸고 ACB는 이전 정격 그대로 남겨두는 실수가 생기기 쉽습니다.

단선결선도에 표기해야 하는 주요 정보도 빠짐없이 기입됐는지 확인합니다. 수전 방식(간이·정식), 수전 전압, 각 기기 명칭·형식·정격, 변압기 용량·결선 방식·임피던스, 모선 연결 방식, 예비전원 계통 연계 여부가 모두 포함돼야 합니다. 수변전 전문업체 견적을 의뢰할 때 단선결선도 초안을 함께 보내면 업체에서 기기 정격 검토를 추가로 해줘서 오류를 사전에 잡을 수 있습니다.

완성 후 체크포인트: 기기 정격 협조 — 상위 차단기 차단 용량 ≥ 하위, 차단기 정격전류 ≤ 케이블 허용전류. 변압기 용량 변경 시 ACB·분전반 메인 차단기 정격 동시 재검토. 도면 표기 항목 — 수전방식·수전전압·기기 정격·변압기 임피던스·예비전원 계통 모두 기입. 수변전 업체 기기 정격 교차 검토 요청 권장.

수배전반 단선결선도는 변압기 용량 확정이 출발점입니다. 그 이후 기기 정격을 위에서 아래로 순서대로 산정하고 도면에 기입하면 됩니다. 변압기 용량이 바뀔 때 연동 기기 정격을 빠뜨리지 않는 것이 가장 중요한 실무 포인트입니다. 완성 후 수변전 업체에 한 번 더 검토를 요청하는 습관이 최종 품질을 지켜줍니다.
