소방 전기 설계에서 수신기를 P형으로 할지 R형으로 할지 어떻게 결정하시나요? 건물 규모만 보고 결정하는 경우가 많은데, 실제로는 회로 수, 유지보수 방식, 예산까지 함께 고려해야 합니다. P형과 R형은 감지기 신호를 수신하고 제어하는 방식 자체가 다르기 때문에 도면 설계 단계에서 어느 방식을 쓸지 먼저 결정해야 배선 방식과 중계기 배치까지 확정됩니다. 두 수신기의 차이와 NFTC 203 설치 기준, 도면 표현 방법을 정리해보겠습니다.
수신기란 — P형과 R형의 기본 구조 차이
수신기(Fire Alarm Control Panel)란 감지기·발신기 등에서 보내온 화재 신호를 수신해 화재 발생을 표시하고 경보를 발령하며 소화 설비 등을 자동으로 작동시키는 자동화재탐지설비의 중앙 제어 장치를 의미합니다. NFTC 203에 따라 자동화재탐지설비에는 P형·R형 또는 이와 동등 이상의 성능을 가진 수신기를 설치해야 합니다.
P형 수신기(Proprietary Type)란 각 감지기 회로에서 오는 신호를 개별 케이블로 직접 수신하는 방식의 수신기를 의미합니다. 감지기에서 수신기까지 각 회로가 독립적인 케이블로 연결되기 때문에 배선이 단순하고 구조가 직관적입니다. R형 수신기(Record Type)란 중계기를 통해 네트워크 방식으로 신호를 수신하는 수신기를 의미합니다. 감지기 신호가 중계기로 먼저 모이고, 중계기에서 수신기까지는 통신 케이블 하나로 연결되는 구조입니다. 저는 두 방식을 모두 설계해봤는데, 소규모 건물에서는 P형이 단순하고 경제적이고 대규모 건물에서는 R형이 유지보수 면에서 압도적으로 유리하다고 느낍니다.
P형 수신기 — 설치 기준과 적용 범위
P형 수신기는 1급과 2급으로 나뉩니다. P형 1급은 도통시험·작동시험·자동복구·예비전원 기능을 모두 갖춘 수신기로 일반적으로 쓰이는 형태입니다. P형 2급은 5회로 이하의 소규모 설비에 적용하는 간이형 수신기입니다. NFTC 203에 따라 P형 및 GP형 수신기의 감지기 회로 배선에서 하나의 공통선에 접속할 수 있는 경계구역은 7개 이하로 제한됩니다. 이 기준을 초과하면 공통선을 추가로 구성해야 합니다.
P형 수신기의 감지기 회로 배선은 일반 내화배선 또는 내열배선으로 시설해야 합니다. 회로 수가 많아질수록 수신기에 연결되는 케이블 수도 그만큼 많아지기 때문에 대형 건물에서는 배선 경로가 복잡해집니다. 실무에서 P형 수신기는 소규모 건물, 단층 건물, 회로 수가 적은 창고나 소형 공장에 주로 적용합니다.
R형 수신기 — 네트워크 방식의 장점과 비용
R형 수신기는 중계기를 통해 네트워크 통신 방식으로 신호를 주고받습니다. 각 층이나 구역에 중계기를 설치하고 감지기는 중계기에 연결하며, 중계기와 수신기 사이는 통신선 한 가닥으로 연결하는 구조입니다. 이 방식의 가장 큰 장점은 화재 발생 위치를 개별 감지기 단위까지 수신기 화면에서 정확하게 파악할 수 있다는 점입니다. 어느 층 몇 호실 감지기가 동작했는지 수신기에서 바로 확인되므로 유지보수와 장애 대응이 P형보다 훨씬 빠릅니다.
중계기(Repeater Module)란 감지기·발신기·경보장치 등의 신호를 디지털 통신 방식으로 변환해 수신기에 전달하는 중간 처리 장치를 의미합니다. 대형 건물에서 R형은 통신선 한 가닥으로 복수의 중계기를 연결할 수 있어 전체 배선량이 오히려 P형보다 줄어드는 경우도 있습니다. 단점은 수신기 자체 가격이 P형보다 높다는 점입니다. 저는 개인적으로 R형이 P형보다 훨씬 합리적인 방식이라고 생각하지만, 예산과 건물 규모를 먼저 보고 결정하는 것이 현실적입니다.

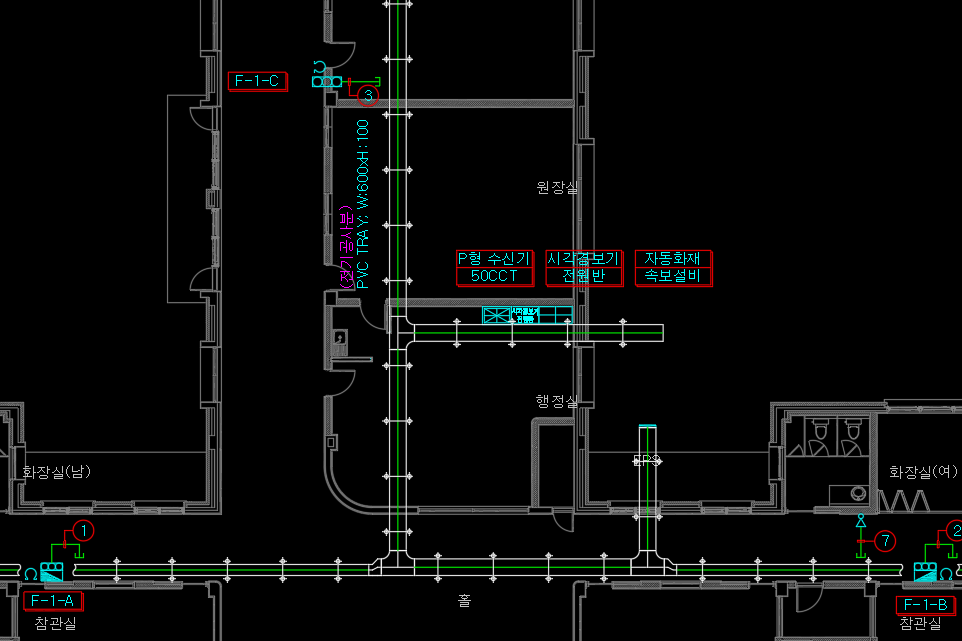

도면에서 수신기 표현 방법 — 심볼과 주기사항
소방 도면에서 수신기는 소방청에서 규정한 표준 심볼을 사용합니다. 설계자가 임의로 만들거나 변형하지 않고 규정된 심볼을 그대로 씁니다. 같은 심볼을 모든 설계자가 쓰기 때문에 소방 도면을 보는 감리나 시공사 모두 심볼만으로 수신기 위치를 바로 파악합니다. 저도 소방 도면에서는 규정 심볼을 그대로 적용하고 별도로 만들거나 변형하지 않습니다.
심볼만으로는 P형인지 R형인지 구분이 안 되기 때문에 반드시 주기사항(Note)을 함께 표기해야 합니다. 심볼 옆이나 도면 범례에 "P형 1급 수신기" 또는 "R형 수신기"라고 명시합니다. 수신기 용량(회로 수), 설치 위치(관리실·방재실 등)도 주기사항에 포함하면 감리 검토와 시공 단계에서 혼선이 없습니다. 방재실이나 관리실 위치는 건축 도면에서 먼저 확인하고, 수신기가 해당 공간에 적합하게 설치될 수 있는지 건축사와 사전에 협의해두는 것이 좋습니다.
P형과 R형은 신호 처리 방식이 근본적으로 다르기 때문에 설계 초기 단계에서 결정해야 이후 배선 방식과 중계기 배치까지 한 번에 잡을 수 있습니다. 예산이 허락하고 건물 규모가 크다면 R형이 장기적으로 훨씬 유리합니다. 도면에서는 규정 심볼과 주기사항 두 가지만 정확하게 표기하면 감리에서 문제될 것이 없습니다.
