전기, 통신, 전기소방까지 세 분야를 설계하다 보면 가장 명확한 기준이 있는 분야가 전기소방입니다. NFSC 203 화재안전기준에 감지기 종류별 설치 기준이 구체적으로 명시돼 있어 기준만 제대로 확인하면 설계에서 크게 틀리지 않습니다. 저도 전기소방 설계를 처음 시작했을 때 법규 기준이 이렇게 명확하게 정리된 분야가 있다는 게 오히려 편하게 느껴졌습니다. 다만 법 문구가 애매해 해석이 갈리는 경우가 생기는데, 그럴 땐 관할 소방서에 직접 문의하는 것이 가장 빠르고 정확한 방법입니다.
감지기 종류 — 열·연기·불꽃으로 구분
자동화재탐지설비(Automatic Fire Detection System)란 화재 발생 초기에 열·연기·불꽃을 자동으로 감지해 수신기에 신호를 보내고 경보를 발령하는 설비를 의미합니다. 감지기(Detector)는 이 설비의 핵심 구성요소로, 감지 방식에 따라 열감지기·연기감지기·불꽃감지기로 크게 구분됩니다.
열감지기는 다시 차동식·정온식·보상식으로 나뉩니다. 차동식 감지기(差動式)란 주위 온도가 일정 속도 이상으로 급격히 상승할 때 화재 신호를 발하는 감지기를 의미합니다. 온도 변화율을 감지하는 방식이라 일반 사무실, 거실처럼 평상시 온도 변화가 크지 않은 장소에 적합합니다. 정온식 감지기(定溫式)란 주위 온도가 일정 온도 이상이 됐을 때 신호를 발하는 감지기를 의미합니다. 주방·보일러실처럼 평소에도 온도가 높거나 갑작스러운 온도 상승이 잦은 장소에 사용합니다. 보상식 감지기는 차동식과 정온식 두 가지 기능을 동시에 갖춰, 오동작 우려가 있는 지하층이나 환기가 잘 안 되는 장소에 적용합니다. 연기감지기는 광전식과 이온화식으로 나뉘며, 연기를 직접 감지하는 방식이라 계단·복도·엘리베이터 승강로에 의무 적용 장소가 정해져 있습니다.
- 차동식 — 온도 상승 속도 감지. 일반 사무실·거실·회의실에 적용
- 정온식 — 설정 온도 도달 시 감지. 주방·보일러실·건조실 등 고온 장소에 적용
- 보상식 — 차동식+정온식 복합 기능. 오동작 우려 장소(지하·무창층)에 적용
- 연기감지기(광전식) — 계단·복도·엘리베이터 승강로·천장 높이 15m 이상 장소에 의무 적용
설치 기준 — 높이와 면적이 핵심
NFSC 203에서 감지기 설치 기준은 크게 부착 높이와 감지 면적 두 가지로 결정됩니다. 부착 높이(감지기를 천장에 설치하는 높이)에 따라 적용 가능한 감지기 종류가 달라지고, 감지 면적에 따라 1개당 커버할 수 있는 바닥 면적이 달라집니다. 이 두 가지를 먼저 파악해야 수량 산출이 가능합니다. 차동식 스포트형 1종은 부착 높이 4m 미만에서 바닥 면적 90㎡마다 1개, 4~8m 미만에서는 45㎡마다 1개를 설치합니다. 부착 높이가 8m 이상이면 차동식 스포트형은 적용할 수 없고 차동식 분포형이나 연기감지기로 변경해야 합니다.
연기감지기의 감지 면적은 열감지기보다 넓습니다. 광전식 스포트형 1종·2종은 부착 높이 4m 미만에서 바닥 면적 150㎡마다 1개를 설치합니다. 복도와 통로에서는 면적 기준이 아닌 보행 거리 기준을 적용하는데, 연기감지기는 보행 거리 30m마다 1개, 3종은 20m마다 1개 기준입니다. 계단과 경사로에서는 수직 거리 15m마다 1개 이상을 설치해야 합니다. 감지기는 벽 또는 보에서 0.6m 이상 떨어진 위치에 설치해야 하고, 45도 이상 경사지지 않게 부착해야 합니다. 이 기준들은 NFSC 203 제7조에 명시돼 있어 설계 시 반드시 원문을 확인해야 합니다.
- 차동식 스포트형 1종 — 4m 미만: 90㎡/개, 4~8m 미만: 45㎡/개. 8m 이상은 적용 불가
- 광전식 연기감지기 1·2종 — 4m 미만: 150㎡/개. 복도·통로: 보행 거리 30m마다 1개
- 계단·경사로 — 수직 거리 15m(3종: 10m)마다 연기감지기 1개 이상
- 설치 위치 — 벽·보에서 0.6m 이상 이격, 45도 이상 경사 금지
장소별 적용 감지기 — 용도에 따라 달라지는 선택
설계 실무에서 감지기 종류를 결정할 때 가장 먼저 보는 것이 해당 공간의 용도와 특성입니다. 주방·조리실은 조리 중 발생하는 연기와 열로 인해 일반 감지기를 설치하면 오동작이 잦습니다. 이런 장소에는 정온식 스포트형 특종이나 열복합형 감지기를 적용합니다. 지하주차장은 자동차 배기가스로 연기감지기 오동작 우려가 있어 차동식 분포형이나 불꽃감지기를 적용하는 경우가 많습니다. 천장 높이가 높은 공장이나 창고처럼 스포트형으로 커버하기 어려운 대공간에는 광전식 분리형 감지기나 불꽃감지기를 적용합니다.

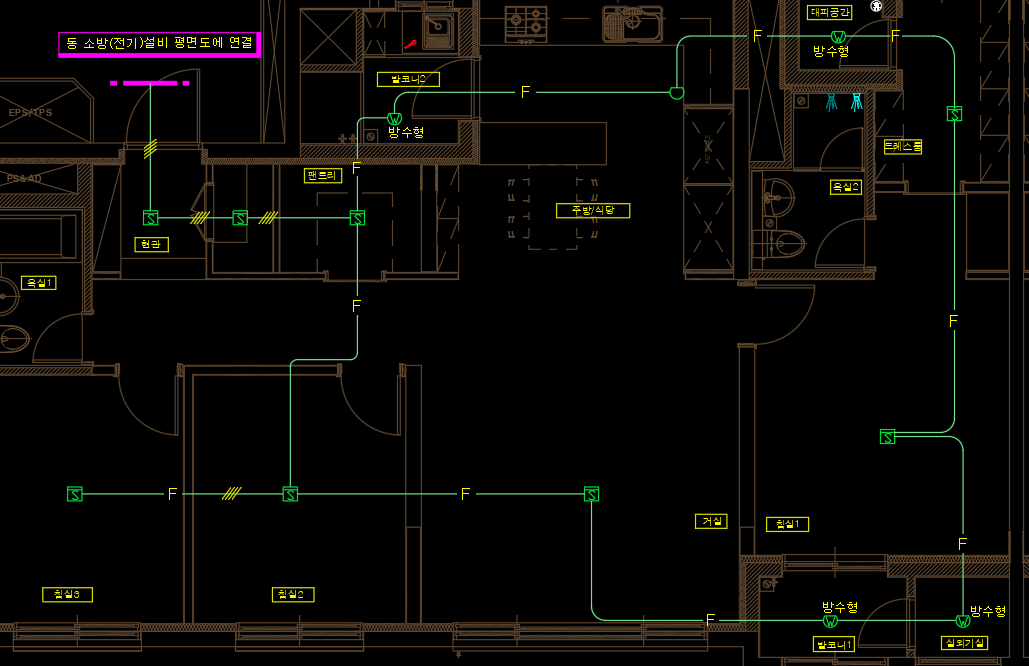

연기감지기 의무 설치 장소도 명확하게 정해져 있습니다. 계단·경사로·에스컬레이터, 길이 30m 이상의 복도, 엘리베이터 승강로(권상기실 포함), 천장 높이 15m 이상 20m 미만 장소, 그리고 공동주택·노유자시설·의료시설 등 특정 소방대상물은 NFSC 203에 따라 연기감지기를 반드시 설치해야 합니다. 저는 각 실 용도를 건축 도면에서 먼저 확인하고, 용도별로 적용 감지기 종류를 표로 정리한 다음 도면에 배치하는 방식으로 작업합니다. 이 표가 나중에 소방 감리 제출 시 적용 근거 자료로도 쓰입니다.
- 주방·조리실 — 정온식 스포트형 특종 또는 열복합형. 일반 차동식 적용 시 오동작 빈발
- 지하주차장 — 차동식 분포형 또는 불꽃감지기. 배기가스로 인한 연기감지기 오동작 방지
- 대공간(공장·창고) — 광전식 분리형 또는 불꽃감지기. 스포트형 감지 범위 한계 극복
- 연기감지기 의무 — 계단·30m 이상 복도·엘리베이터 승강로·공동주택 등
소방 설계 실무 — 기준이 명확한 만큼 문의도 명확하게
전기소방 설계는 법 기준이 명확하게 정해져 있어 KEC나 일반 전기 기준보다 적용이 오히려 단순한 편입니다. 기준에 맞게 감지기 종류를 선정하고 수량을 산출해 도면에 배치하면 현장에서 특별한 문제가 생기는 경우가 드뭅니다. 제가 담당한 프로젝트에서 소방 도면 때문에 현장 연락이 온 경우는 거의 누락 항목에 대한 소방 감리 지적이 대부분이었습니다. 그 경우에도 발주처와 상의해서 추가 반영하는 방식으로 대부분 해결됐습니다.
법 해석이 애매한 경우는 반드시 관할 소방서에 직접 문의하는 것을 권장합니다. 같은 NFSC 203 조항도 소방서마다 해석이 다른 경우가 있어, 다른 프로젝트에서 통용됐던 방식이 이번 현장 관할 소방서에서는 다르게 적용되는 상황이 생깁니다. 소방서에 직접 문의하면 담당자가 친절하게 설명해주고 문서로도 답변을 받을 수 있어 이후 감리 대응에 근거 자료로 쓸 수 있습니다. 저는 애매한 사안이 생길 때마다 소방서 문의를 우선으로 하는 방식을 오랫동안 써왔고, 덕분에 소방 감리 지적이 예상보다 훨씬 적게 나오는 경험을 했습니다.
- 법 해석 애매한 경우 — 관할 소방서 직접 문의. 소방서마다 해석이 다를 수 있어 반드시 해당 관할 확인
- 소방서 문의 답변 — 문서로 받아 감리 대응 근거 자료로 보관
- 감리 지적 발생 시 — 발주처와 상의 후 추가 반영. 소방 분야는 대부분 이 방식으로 해결
- 감지기 수량 산출표 — 장소별 용도·높이·면적·적용 감지기 종류를 표로 정리 후 도면 제출 시 첨부
자동화재탐지설비 감지기 설계는 NFSC 203 기준을 장소 용도 → 부착 높이 → 감지 면적 순서로 확인하면 수량과 종류가 결정됩니다. 전기소방은 법 기준이 명확한 만큼 기준을 제대로 읽는 것이 가장 중요한 역량입니다. 애매한 부분은 관할 소방서에 문의하면 답이 나옵니다. 누락 없이 설계하는 것이 목표고, 누락이 생겼을 때 빠르게 보완하는 것이 실무입니다.
