15년 경력인 저도 솔직히 전기실 면적을 처음부터 정확한 숫자로 계산해서 잡지는 않습니다. 전기실 면적은 법에서 절대 면적을 딱 정해주는 것이 아니라, 기기별 이격거리와 유지보수 공간을 확보하는 방식으로 역산해서 나옵니다. KEC와 내선규정에서 정하는 이격거리 기준만 지키면 전기실 형태가 정사각형이든 좁고 긴 형태든 큰 문제가 되지 않습니다. 기준을 어떻게 적용하고 기기를 어떻게 배치하는지 실무 관점에서 정리해보겠습니다.
전기실 면적 산정 원리 — 절대 수치가 아니라 이격거리 기준
전기실 면적은 법규에서 몇 제곱미터 이상이어야 한다는 절대 기준을 정하고 있지 않습니다. 대신 각 기기 주변에 확보해야 하는 이격거리(Clearance)와 유지보수 공간을 기준으로 필요한 면적이 역산됩니다. 이격거리란 감전 방지와 점검·보수 작업을 위해 전기기기 주변에 반드시 비워둬야 하는 최소 공간을 의미합니다. KEC와 한국전기공사협회에서 발행하는 내선규정에 고압 기기와 저압 기기별 이격거리 기준이 제시돼 있습니다.
일반적으로 고압 배전반은 전면 점검 통로 1.2m 이상, 후면·측면 점검이 필요한 경우 0.6~0.8m 이상을 확보합니다. 변압기는 방열과 점검을 위해 벽체나 다른 기기와 최소 0.6~1.0m 이상 이격시킵니다. 저압반은 전면 통로 1.0m 이상을 기준으로 잡습니다. 이 이격거리에 기기 자체의 폭과 깊이를 더하면 전기실에 필요한 최소 면적이 계산됩니다. 저는 기기 목록과 각 기기의 규격(제조사 카탈로그 기준 폭·깊이)을 먼저 확보하고, 이격거리를 더해 필요 면적을 역산하는 방식으로 시작합니다.

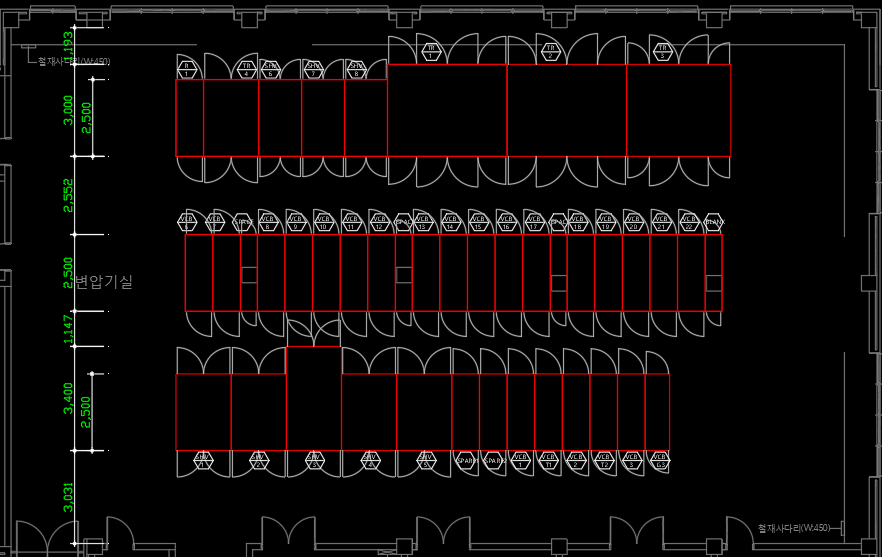

기기 배치 원칙 — 인입부터 저압까지 순서대로
전기실 기기 배치의 기본 원칙은 특고압 인입부에서 저압반까지 전력 흐름 순서대로 배치하는 것입니다. 한전 인입 케이블이 들어오는 지점에서 가까운 곳에 수전반(LBS·DS)을 두고, 그 다음 계기용 변성기(MOF), 주차단기(VCB), 변압기, 저압 배전반(ACB반)까지 순서대로 배치하면 케이블 연결이 직선적으로 이어져 시공이 깔끔합니다. 이렇게 배치하면 부스바(Busbar) 연결 거리도 짧아지고 전기실 관리도 직관적입니다.
다만 이 원칙이 모든 전기실에 그대로 적용되는 것은 아닙니다. 전기실 모양이 정사각형이 아니거나 기둥, 다른 설비와의 간섭이 있는 경우에는 순서를 지키면서도 배치를 꺾거나 여러 열로 나누는 방식을 씁니다. 저도 좁고 긴 형태의 전기실에서는 기기를 한 줄로 쭉 배치하지 못하고 L자형으로 꺾어 배치한 경험이 여러 번 있습니다. 중요한 것은 순서 자체보다 이격거리와 유지보수 동선이 확보되는 것입니다.
연결 방식의 유연성 — 부스바가 안 되면 부스덕트나 트렌치
기기 간 전력 연결은 기본적으로 부스바(Busbar)로 직접 연결하는 것이 가장 간단합니다. 부스바란 구리나 알루미늄으로 만든 평판형 도체로, 대전류를 낮은 저항으로 전달하는 배전 부품을 의미합니다. 기기들이 가까이 붙어 배치될 수 있으면 부스바로 직접 연결하는 것이 시공도 간단하고 전압강하도 최소화됩니다.

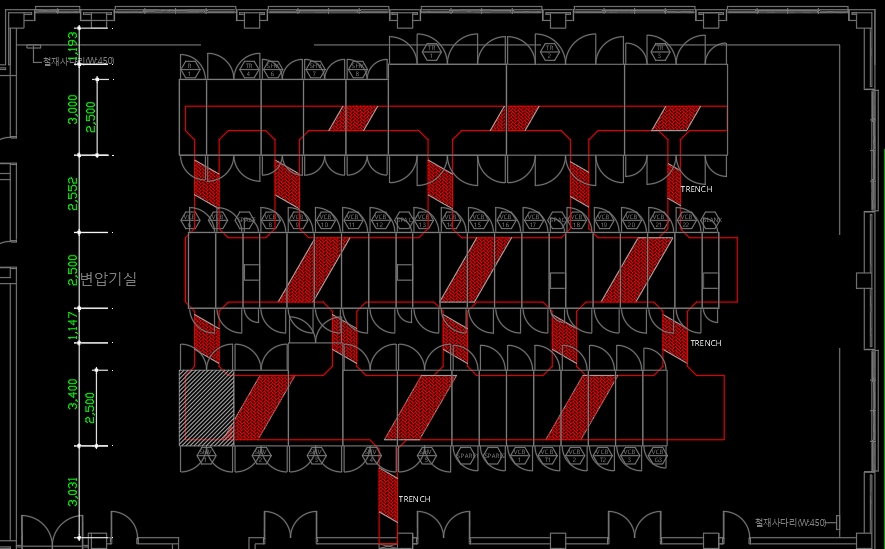

하지만 전기실 형태나 배치 제약으로 기기 사이 거리가 멀어져 부스바 직결이 어려운 경우가 있습니다. 이때는 부스덕트(Bus Duct)를 씁니다. 부스덕트란 부스바를 절연 재질의 금속 덕트 안에 넣어 안전하게 보호하면서 장거리 구간을 연결할 수 있도록 만든 배전 설비를 의미합니다. 기기 사이 거리가 있어도 부스덕트로 연결하면 시공과 유지보수가 용이합니다. 케이블로 연결해야 하는 경우에는 하부 트렌치(Trench)를 설치합니다. 트렌치란 바닥 아래 케이블을 포설할 수 있도록 만든 콘크리트 홈통 구조를 의미합니다. 트렌치를 활용하면 바닥 위로 케이블이 노출되지 않아 전기실이 깔끔하게 정리됩니다. 저는 전기실 형태가 여의치 않을 때 이 세 가지 방식(부스바·부스덕트·트렌치)을 조합해서 배치를 유연하게 풀어냅니다.
현장 시공 의견과 실무 대응 — 너무 경직될 필요는 없다
설계 단계에서 전기실 배치를 확정해도 현장 시공 단계에서 다른 의견이 나올 수 있습니다. 건축 공사가 진행되면서 전기실 실제 규모가 도면과 미세하게 달라지거나, 다른 설비 배관이 예상과 다르게 지나가는 경우가 생깁니다. 이런 상황에서 시공사가 배치 변경을 제안하는 것은 자연스러운 일입니다. 설계자 입장에서는 이 상황을 너무 경직되게 받아들이기보다, 현장 여건 변화를 인정하고 발주처와 함께 협의하는 자세가 필요합니다.
다만 어떤 배치 변경이든 이격거리 기준과 유지보수 동선만큼은 지켜져야 합니다. 이 부분은 협의 과정에서도 양보할 수 없는 최소 기준입니다. 저는 현장에서 배치 변경 의견이 나오면 이격거리 기준을 재확인한 뒤 변경 가능 여부를 판단하고, 변경이 확정되면 발주처와 시공사에 서면으로 확인을 받아둡니다. 전기실은 한 번 완공되면 재배치가 사실상 불가능한 공간이기 때문에, 유연하게 대응하되 안전 기준만큼은 확실히 지키는 균형이 중요합니다.
전기실 면적과 배치는 정답이 하나로 정해진 문제가 아닙니다. 이격거리 기준만 지키면 형태와 방식은 얼마든지 유연하게 풀어낼 수 있습니다. 부스바가 안 되면 부스덕트, 그것도 어려우면 트렌치로 대응하면 됩니다. 중요한 건 기준을 지키면서 현장 여건에 맞게 조율하는 유연함입니다.
