장비 전원 데이터를 아직 못 받았는데 납기는 다가오는 상황, 전열 평면도를 그리다 보면 한 번씩 맞닥뜨리는 상황입니다. 일반 콘센트 배치는 어렵지 않습니다. 문제는 주방 기기나 의료 장비, 산업용 설비처럼 별도 전원이 필요한 장비의 용량과 전원 방식(단상·삼상), 전압 데이터가 없을 때입니다. 그 상태로 도면을 비워두고 납품하면 나중에 시공 단계에서 설계 변경이 생기고, 그 책임이 고스란히 설계 사무소로 돌아오는 경우가 많습니다. 어떻게 그리고 어떻게 대응해야 하는지 실무 경험을 바탕으로 풀어보겠습니다.
일반 콘센트 배치 — 기준부터 잡고 시작

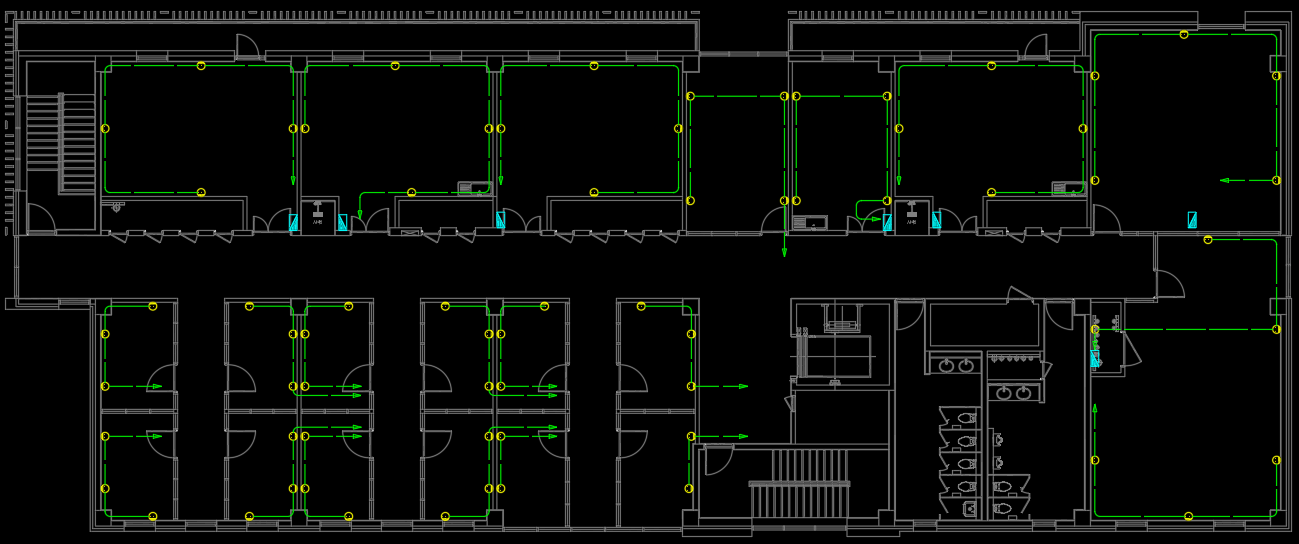

전열 평면도(Power Outlet Plan)란 건물 각 층의 콘센트, 전용 전원 회로, 분기 배선 경로를 표시한 도면을 의미합니다. 일반 콘센트 배치는 건축 도면만 있으면 장비 데이터 없이도 시작할 수 있습니다. 배치 원칙은 각 실의 용도와 면적을 기준으로 사용 빈도가 높은 벽면에 균등하게 배치하는 것입니다. 사무실은 책상 배치를 고려해 벽면과 바닥 배선 덕트에, 주거 공간은 가전 위치를 감안해 주방·거실·침실별로 콘센트를 배분합니다.
분기회로(Branch Circuit)란 분전반 차단기에서 출발해 콘센트까지 연결되는 단위 배선 회로를 의미합니다. KEC 231.6에 따라 일반 콘센트 회로는 20A 분기회로 기준으로 구성하며, 1회로당 연결 콘센트 수는 과부하를 방지하기 위해 실무상 8개 이내로 제한하는 것이 안전합니다. 저는 콘센트 수량을 먼저 실별로 집계한 뒤 회로 수를 산출하고, 분전반 도면에 반영하는 방식으로 전열 도면과 분전반을 동시에 잡아나갑니다.
- 콘센트 배치 원칙 — 실 용도·면적·가전 위치 기준. 사용 빈도 높은 벽면 우선 배치
- KEC 231.6 — 일반 콘센트 회로는 20A 분기회로 기준. 1회로 8개 이내 실무 원칙
- 실별 콘센트 수량 집계 → 회로 수 산출 → 분전반 동시 반영 순서로 작업
장비 전용 전원 — 데이터가 있어야 그릴 수 있다
일반 콘센트와 달리 특수 장비나 대용량 기기는 전용 전원 회로가 필요합니다. 이 회로를 도면에 표기하려면 반드시 장비의 전기 용량(kW 또는 kVA), 전원 방식(단상 또는 삼상), 전압(220V·380V 등) 데이터가 먼저 확보돼야 합니다. 단상(Single Phase)이란 전원선 2가닥(L·N)으로 구성된 전원 방식으로 일반 가전기기에 쓰이고, 삼상(Three Phase)이란 전원선 3가닥(L1·L2·L3)으로 구성된 전원 방식으로 대용량 전동기나 산업용 장비에 씁니다. 이 차이에 따라 콘센트 형태, 차단기 종류, 전선 굵기가 전부 달라집니다.
발주처나 건축주가 장비 데이터를 제때 제공하는 경우가 있는 반면, 장비 선정이 아직 안 됐다거나 나중에 알려주겠다고 하는 경우도 많습니다. 제가 경험한 의료시설 프로젝트에서 의료 장비 전원 데이터가 납기 직전까지 오지 않아 해당 구간을 잠정 처리로 비워두고 납품했는데, 시공 단계에서 설계 변경이 생기면서 설계 사무소 책임으로 돌아오는 상황이 됐습니다. 장비 데이터가 없어 도면을 완성하지 못한 것인데 결과적으로 설계 미비로 지적된 경우였습니다.
- 장비 전용 전원 필수 데이터 — 전기 용량(kW/kVA), 전원 방식(단상/삼상), 전압(220V/380V)
- 단상 — 전원선 2가닥(L·N). 일반 가전·소용량 기기 적용
- 삼상 — 전원선 3가닥(L1·L2·L3). 대용량 전동기·산업용 장비 적용
- 데이터 미확보 시 도면 미완성 → 시공 단계 설계 변경 → 설계 책임 문제로 연결
데이터 안 올 때 대응법 — 잠정 처리와 문서화
장비 데이터가 납기까지 오지 않는 상황에서 취할 수 있는 현실적인 대응 방법은 두 가지입니다. 하나는 해당 구간을 잠정 처리로 도면에 표기하고 납품하는 것이고, 다른 하나는 발주처에서 임시 장비 스펙을 제시받아 그 기준으로 도면을 작성한 뒤 장비 확정 후 설계 변경으로 처리하는 것입니다. 어느 방식을 선택하든 가장 중요한 것은 발주처에 이 상황을 문서로 알리고 확인을 받는 것입니다. 구두로만 "데이터 없어서 못 그렸습니다"라고 했다가 나중에 증거가 없으면 설계 사무소만 불리해집니다. 이메일로 "현재 장비 전기 데이터 미확보로 해당 회로는 잠정 처리함. 장비 확정 후 설계 변경 예정"이라는 내용을 발주처에 보내고 회신을 받아두면, 나중에 시공 변경이 생겨도 설계 책임을 피할 수 있습니다.
저는 장비 데이터가 늦어지는 경우 발주처에 필요한 데이터 목록을 표로 만들어 이메일로 전달하는 방식을 씁니다. 장비명, 필요 데이터 항목, 제출 요청 기한을 명시한 표를 보내면 발주처도 어떤 정보가 왜 필요한지 이해하고 더 빠르게 움직이는 경우가 많습니다. 설계사가 욕을 먹는 상황은 대부분 소통이 불분명할 때 생깁니다.
- 잠정 처리 — 도면에 "장비 데이터 미확보, 확정 후 설계 변경 예정" 명기
- 발주처 이메일 통보 필수 — 데이터 미확보 사실과 잠정 처리 내용 문서화 후 회신 보관
- 필요 데이터 목록표 발송 — 장비명·필요 항목·제출 기한 명시. 발주처 협조 속도 향상
- 임시 스펙 적용 시 — 발주처 서면 확인 후 도면 작성. 장비 확정 후 설계 변경으로 처리
전열 도면 완성 후 체크포인트
장비 데이터가 모두 확보되고 도면이 완성되면 마무리 전에 몇 가지를 반드시 확인해야 합니다. 가장 먼저 볼 것은 장비 전용 회로와 일반 콘센트 회로가 혼용됐는지 여부입니다. 대용량 장비는 전용 회로로 구성해야 하고, 같은 회로에 일반 콘센트와 혼용하면 차단기 트립이 잦아지고 나중에 현장에서 연락이 옵니다. 삼상 380V 장비 회로는 반드시 3상 차단기(MCCB)와 4선 전선(L1·L2·L3·N 또는 PE)으로 구성됐는지 확인합니다.
분전반과의 연동도 점검합니다. 전열 도면의 회로 번호와 분전반 결선도의 회로 번호가 일치하는지, 각 분기 차단기 정격이 연결된 콘센트나 장비 용량과 협조가 맞는지 대조해야 합니다. 저는 전열 도면 완성 후 회로 목록 엑셀을 만들어 도면 회로 번호, 연결 부하, 차단기 정격, 전선 굵기를 한 행씩 정리해두는 방식을 씁니다. 이 목록이 분전반 검토 시 교차 확인 자료가 되고, 감리 제출 시 부하 일람표로도 활용됩니다.
- 장비 전용 회로 — 일반 콘센트와 혼용 금지. 대용량 장비는 반드시 전용 분기 회로로 분리
- 삼상 380V 회로 — 3상 차단기(MCCB) + 4선(L1·L2·L3·N/PE) 구성 확인
- 전열 도면 회로 번호 ↔ 분전반 결선도 회로 번호 일치 여부 최종 대조
- 회로 목록 엑셀 — 회로 번호·연결 부하·차단기 정격·전선 굵기 정리. 부하 일람표로 활용
전열 평면도에서 일반 콘센트는 크게 어렵지 않습니다. 진짜 문제는 장비 전원 데이터가 늦게 오거나 안 올 때입니다. 그 상황에서 말없이 비워두고 납품하면 나중에 설계 사무소만 어려워집니다. 잠정 처리와 발주처 문서 통보, 이 두 가지 습관이 전열 도면에서 설계자를 지키는 가장 현실적인 방법입니다.
