주차관제설비는 보통 전문 업체가 장비를 납품하고 시공까지 맡기 때문에, 전기 설계에서는 "전원 하나, 배관 몇 개" 정도로 가볍게 넘기기 쉽습니다. 문제는 출입구 바닥과 아일랜드는 한 번 콘크리트를 치고 나면 다시 손대기가 어렵다는 점입니다. 루프코일 자리를 놓치거나 아일랜드 하부 배관이 모자라면, 준공 직전에 바닥을 깨고 다시 까는 일이 생깁니다. 주차관제 장비 구성부터 법적 기준, 전원과 UPS, 루프코일과 배관, 통신과 주차유도까지 전기 설계에서 챙겨야 할 순서대로 정리해보겠습니다.

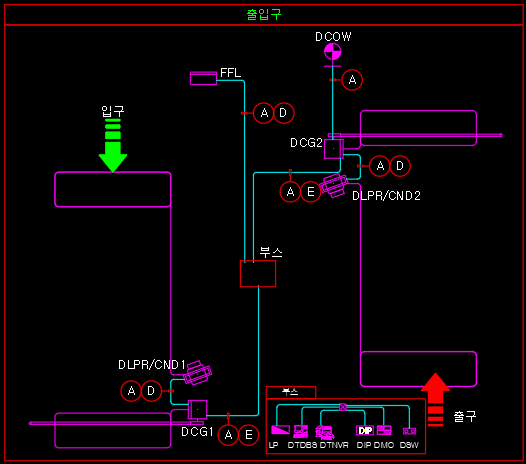

장비 구성 — 출입구, 관제실, 주차유도
주차관제설비는 크게 세 덩어리로 나눠 보면 전기 설계가 정리됩니다. 첫째는 출입구 장비로, 번호인식 카메라(LPR, 차량 번호판을 촬영해 문자로 읽어내는 카메라), 차단기(게이트), 차량검지기와 루프코일, 출구 정산기, 안내 전광판, 인터폰이 차로 옆 아일랜드에 모입니다. 둘째는 관제실 장비로, 관제 서버와 모니터, 네트워크 스위치가 들어갑니다. 셋째는 주차유도 장비로, 주차면마다 차량 유무를 감지하는 센서와 빈자리를 표시하는 만공차 표시등, 층별·구역별 안내 전광판이 주차장 전체에 퍼져 있습니다.
| 구분 | 주요 장비 | 전기 설계 포인트 |
|---|---|---|
| 출입구 | LPR 카메라, 차단기, 루프코일·검지기, 정산기, 전광판, 인터폰 | 아일랜드 하부 배관, 전용 회로, 옥외 보호등급, 루프 매설 |
| 관제실 | 관제 서버, 모니터, 네트워크 스위치 | UPS, 통신 간선 집선, 접지 |
| 주차유도 | 면별 감지 센서, 만공차 표시등, 층별 전광판 | 구역별 컨트롤러 전원, 천장 배선 경로 |
| 법정 연계 | 출입구 경보장치, 방범 CCTV, 침수 대비 차단기·전광판 | 주차장법 시행규칙 기준 충족, 타 설비 연동 |
법적 기준 — 경보장치, 방범설비, 침수 대비
주차관제 자체는 법적 의무 설비가 아니지만, 주차장법 시행규칙의 노외주차장 구조·설비기준에는 출입구 장비와 직접 연결되는 항목이 있습니다. 대표적인 것이 경보장치입니다. 경보장치는 주차장 출입구로부터 30m 이내의 장소로서 보행자가 작동을 식별할 수 있는 곳에 두고, 자동차가 출입할 때 경광(빛)과 50데시벨 이상의 경보음이 나도록 해야 합니다. 출구 경광등과 경보음 장치는 차량검지기 신호로 작동시키는 경우가 많아서 주차관제 계통과 같이 설계하는 것이 자연스럽습니다.
주차대수 30대를 초과하는 지하식·건축물식 노외주차장 등에는 주차장 내부 전체를 볼 수 있는 방범설비(CCTV 또는 네트워크 카메라)가 필요합니다. 또 홍수 등으로 침수 우려가 있는 지역으로 정해진 곳의 주차장에는 차량 출입을 통제하는 주차 차단기, 주차장 전체를 볼 수 있는 CCTV, 침수 우려 시 차량 대피를 안내하는 방송설비 또는 전광판을 모두 설치해야 합니다. 이 경우 출입구 차단기는 단순한 요금 관리 장비가 아니라 침수 시 진입을 막는 안전 설비 역할도 하게 됩니다.
전원 설계 — 전용 회로, 옥외 보호, UPS
출입구 장비는 차단기 모터, 카메라, 검지기, 정산기, 전광판이 한 아일랜드에 모여 있어서 아일랜드 단위로 전용 회로를 두는 것이 기본입니다. 옥외 출입구에 설치되는 정산기는 겨울철 결로와 저온을 막기 위해 내부 히터를 쓰는 제품이 많아서, 장비 정격만 보지 말고 히터 용량까지 포함한 소비전력으로 회로를 잡아야 합니다. 옥외에 노출되는 장비와 접속함에는 누전차단기를 두고, 방수형 외함과 보호등급을 사양서에 명시합니다.
관제 서버와 네트워크 스위치, 출입구 차단기 제어부는 UPS를 거치도록 구성합니다. 정전 순간에 서버가 꺼지면 입출차 기록과 정산 데이터가 꼬이고, 차단기가 내려간 상태로 멈추면 차량이 갇히는 상황이 생기기 때문입니다. 정전이 길어질 때 차단기를 열린 상태로 고정할지, 수동 개방 방식으로 운영할지도 운영 주체와 미리 정해두는 것이 좋습니다.
루프코일과 아일랜드 배관 — 타설 전에 끝내기
루프코일은 차로 바닥에 전선을 사각형으로 감아 묻고, 그 위로 금속 덩어리인 차량이 지나가면 인덕턴스가 변하는 것을 검지기가 읽어 차량 유무를 판단하는 장치입니다. 차단기 앞쪽 루프는 카메라 촬영과 정산을 시작하는 신호로, 차단기 아래쪽 루프는 차량이 완전히 지나가기 전에 차단기가 내려오지 않도록 막는 안전 신호로 씁니다. 그래서 출입구마다 루프 2개 이상을 기본으로 계획합니다.
루프코일은 기존 바닥을 커팅해 묻는 방식과 바닥 공사 때 미리 매설하는 방식이 있습니다. 신축이라면 마감 바닥 공사 일정에 맞춰 루프 위치와 리드선 인출 경로를 확정해야 하고, 철근이나 금속 배관이 루프에 너무 가까우면 감도가 떨어지므로 제조사 규격(권선 수, 매설 깊이, 금속체와의 거리)을 따릅니다. 루프 리드선은 검지기까지 꼬아서 끌고 가야 잡음이 줄어들기 때문에, 아일랜드까지 리드선 전용 배관을 따로 둡니다.
아일랜드 하부에는 전원 배관과 통신 배관, 루프 리드선 배관을 분리해서 넣고, 장비 추가에 대비해 예비 배관을 한두 가닥 남깁니다. 전원선과 통신선, 루프 리드선이 한 배관에 섞이면 유도 잡음으로 인식 오류가 생길 수 있습니다.
통신과 주차유도 — 거리, PoE, 구역 전원
출입구 LPR 카메라는 대부분 IP 카메라라서 관제실 스위치까지 UTP로 연결하는데, UTP는 100m가 한계입니다. 출입구와 관제실 사이가 멀면 출입구 근처에 현장 스위치를 두고 관제실까지 광케이블로 연결합니다. 카메라에 PoE로 전원을 공급한다면, 겨울철 히터나 IR 조명이 들어간 옥외 카메라는 일반 PoE보다 큰 전력이 필요할 수 있으므로 스위치의 PoE 전력 예산을 카메라별 소비전력 합계로 따로 검토합니다.
주차유도 설비는 주차면 위 천장에 센서가 촘촘히 붙고, 일정 구역마다 컨트롤러가 센서를 묶어 관제 서버로 보냅니다. 센서 배선은 천장 배선 경로(트레이나 배관)를 따라가야 하므로, 조명과 소방 배관, 스프링클러 배관이 몰려 있는 주차장 천장에서 경로를 미리 확보해야 합니다. 컨트롤러와 층별 전광판 전원은 구역별 분전반에서 받도록 계획하면 증설과 유지보수가 편합니다.
자주 묻는 질문
Q. 주차관제설비는 법적으로 꼭 설치해야 하나요?
주차관제 시스템 자체는 의무 설비가 아닙니다. 다만 출입구 경보장치, 일정 규모 이상의 방범설비, 침수 우려 지역의 출입 통제 차단기 등은 주차장법 시행규칙에서 정한 기준이므로, 주차관제 장비와 함께 계획하면 중복 없이 기준을 맞출 수 있습니다.
Q. 루프코일 대신 카메라만으로 차량을 감지할 수 있나요?
영상이나 레이더로 차량을 감지하는 방식도 쓰이지만, 차단기 아래 안전 감지는 여전히 루프코일을 쓰는 경우가 많습니다. 어떤 방식을 쓰든 차단기가 차량 위로 내려오지 않도록 하는 안전 감지 수단은 반드시 확보해야 합니다.
Q. 출입구 정산기 전원은 얼마나 잡아야 하나요?
제품마다 차이가 크고 히터 포함 여부에 따라 달라지므로, 설계 단계에서는 동급 제품의 최대 소비전력을 기준으로 여유 있게 잡고, 업체 선정 후 승인 도서에서 실제 값을 확인해 조정하는 방식이 현실적입니다.
주차관제설비는 장비 자체보다 장비가 놓일 자리와 길을 미리 만들어두는 것이 전기 설계의 역할입니다. 출입구 아일랜드 배관과 루프코일 위치를 바닥 공사 전에 확정하고, 전용 회로와 UPS, 통신 거리와 주차유도 배선 경로를 함께 잡아두면, 업체가 늦게 정해지더라도 현장에서 바닥을 다시 깨는 일은 거의 생기지 않습니다. 주차장 관련 기준은 침수 대비처럼 새로 추가되는 항목이 있으니 설계 시점의 최신 시행규칙을 꼭 확인하시길 권합니다.
