LED 조명이 표준이 된 지 꽤 됐지만, 조명 설계 방법은 형광등 시절과 크게 달라지지 않은 채로 쓰이는 경우가 많습니다. 조도 기준표를 펴고, 광속법으로 기구 수를 계산하고, 평면에 배치하는 흐름 자체는 같습니다. 달라진 것은 광원의 성능입니다. 같은 기구 수로도 훨씬 밝게 나오다 보니, 예전 방식 그대로 계산하면 필요 이상으로 밝은 공간이 만들어지고 조명 에너지와 조명밀도가 함께 올라갑니다. 조도 기준부터 계산 방법, LED 품질 지표, 그리고 과설계를 줄이는 실무 요령까지 정리해보겠습니다.
조도 기준 — KS A 3011과 작업장 최소 조도
국내 실내 조명 설계에서 기본으로 쓰는 기준은 한국산업표준 KS A 3011(조도 기준)입니다. 활동 유형에 따라 조도 분류를 나누고, 분류마다 최저·표준·최고 세 값을 제시하는 구조입니다. 예를 들어 일반 휘도 대비나 작은 물체를 보는 시작업은 G 분류로 300-400-600lx이고, 고휘도 대비나 큰 물체를 보는 작업은 F 분류로 150-200-300lx입니다. 여기서 조도는 설치 직후의 값이 아니라 항상 유지되어야 하는 값, 즉 유지 조도를 뜻합니다.
조도를 재는 높이도 정해져 있습니다. 시작업면이 따로 지정되지 않으면 바닥 위 85cm, 앉아서 하는 일이면 바닥 위 40cm, 복도나 옥외는 바닥면의 수평면 조도를 기준으로 합니다. 국부 조명으로 기준 조도를 맞출 때는 전체 조명이 국부 조명 조도의 10% 이상이 되는 것이 바람직하고, 인접한 방이나 방과 복도 사이의 조도 차이가 크지 않도록 해야 합니다.
근로자가 상시 작업하는 장소라면 법적 최소 기준도 있습니다. 산업안전보건기준에 관한 규칙은 작업면 조도를 초정밀작업 750lx, 정밀작업 300lx, 보통작업 150lx, 그 밖의 작업 75lx 이상으로 정하고 있습니다. KS는 권장 기준이고 이 규칙은 사업주의 의무이므로, 공장이나 작업장 설계에서는 두 기준 중 높은 쪽을 맞춥니다.
| 구분 | 성격 | 예시 값 |
|---|---|---|
| KS A 3011 | 권장 기준 (최저-표준-최고) | G 분류 300-400-600lx, F 분류 150-200-300lx |
| 산업안전보건기준에 관한 규칙 제8조 | 작업장 법적 최소 기준 | 초정밀 750, 정밀 300, 보통 150, 그 밖 75lx 이상 |
광속법 계산 — 실지수, 조명률, 보수율
실내 전반 조명의 기구 수는 광속법으로 계산합니다. 목표 조도를 얻는 데 필요한 총 광속을 구한 뒤 기구 1개의 광속으로 나누는 방식입니다.
N은 기구 수, E는 목표 조도(lx), A는 실 면적(㎡), F는 기구 1개의 광속(lm)입니다. U는 조명률로, 기구에서 나온 빛 중 작업면에 도달하는 비율이고 실의 형태와 반사율, 기구 배광에 따라 달라집니다. 실의 형태는 실지수 RI = (X × Y) ÷ [H × (X + Y)]로 나타내는데, X와 Y는 실의 가로·세로, H는 작업면에서 기구까지의 높이입니다. 실지수와 천장·벽·바닥 반사율을 기구 제조사의 조명률표에 대입해 U를 찾습니다. M은 보수율로, 시간이 지나며 광속이 줄고 먼지가 쌓이는 것을 반영하는 계수입니다.
계산 예시 (사무실)

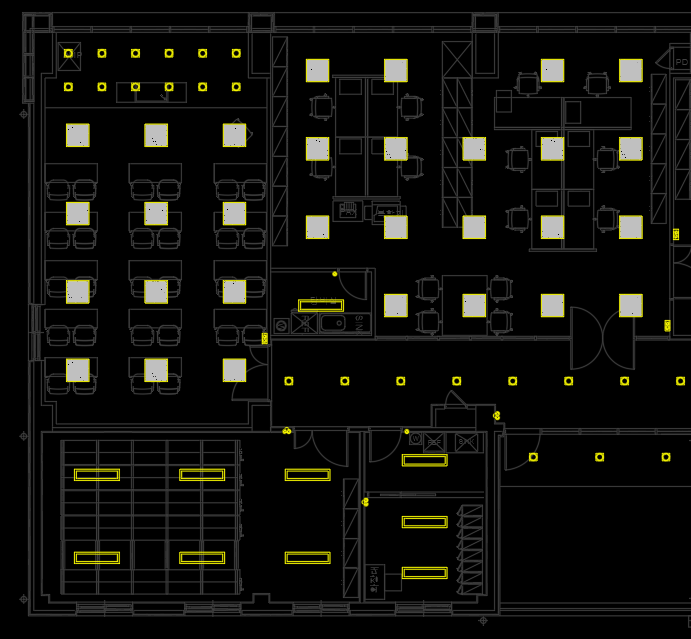

가로 10m, 세로 8m, 천장고 2.7m인 사무실에 목표 조도 400lx를 적용한다고 하겠습니다. 작업면 높이 0.85m를 빼면 H = 1.85m이고, 실지수는 80 ÷ (1.85 × 18) ≒ 2.4입니다. 기구 광속 4,000lm, 조명률 0.6(제조사 표 기준 가정), 보수율 0.8을 적용하면 N = (400 × 80) ÷ (4,000 × 0.6 × 0.8) ≒ 16.7이므로, 배치를 고려해 3열 6행 18개로 정합니다. 기구 1개를 40W로 보면 조명밀도는 720W ÷ 80㎡ = 9W/㎡입니다.
LED 품질 지표 — 광효율, 연색성, 색온도, 눈부심
LED 기구를 사양서에 적을 때는 소비전력과 광속만으로는 부족합니다. 광효율(lm/W)은 같은 밝기를 얼마나 적은 전력으로 내는지를 보여주는 지표로, 조명밀도와 에너지 평가에 직접 연결됩니다. 연색성(Ra)은 조명 아래에서 물체 색이 자연광에 비해 얼마나 자연스럽게 보이는지를 나타내는 지수이고, 사무 공간에서는 국제 기준(EN 12464-1 등)에서 Ra 80 이상을 권장하는 경우가 많습니다.
색온도(K)는 빛의 색감입니다. 업무 공간은 4,000K 전후의 중성 백색, 주거와 휴게 공간은 3,000K 전후의 따뜻한 색을 많이 씁니다. 눈부심은 통일눈부심지수(UGR)로 평가하는데, 값이 낮을수록 눈부심이 적고 사무 공간에서는 UGR 19 이하가 흔히 쓰이는 기준입니다. LED는 광원이 작고 밝아서 확산판이나 루버가 부실하면 눈부심이 커지기 쉬우므로, 평판형이나 매입형 기구는 UGR 값을 사양에 넣어두는 것이 좋습니다.
| 지표 | 의미 | 사양서 기재 예 |
|---|---|---|
| 광효율 (lm/W) | 전력당 밝기 | 기구 광효율 ○○lm/W 이상 |
| 연색성 (Ra) | 색 재현 정도 | Ra 80 이상 (용도에 따라 상향) |
| 색온도 (K) | 빛의 색감 | 4,000K (업무), 3,000K (주거·휴게) |
| UGR | 눈부심 정도 | UGR 19 이하 (사무 공간) |
LED 과설계 문제 — 기준은 그대로, 광원은 밝아졌다
KS A 3011은 1998년 개정 이후 내용 변경 없이 주기적으로 확인만 거쳐 왔고, 가장 최근 확인은 2023년입니다. 그 사이 광원은 형광등에서 LED로 완전히 바뀌었습니다. 에너지 관련 질의 게시판에서도 KS A 3011의 권장 범위보다 LED로 교체한 사무실의 실측 조도가 훨씬 높게 나온다는 질문이 올라올 정도로, 현장에서는 기준보다 밝게 설치되는 경우가 흔합니다.
원인은 대부분 설계 습관에 있습니다. 형광등 시절에는 보수율을 낮게 잡고 기구를 넉넉히 넣는 것이 안전한 선택이었지만, LED는 초기 광속이 높고 광속 유지율도 좋아서 같은 습관을 쓰면 준공 직후 조도가 목표보다 크게 높아집니다. 이는 조명밀도 상승으로 이어져 에너지절약계획서의 조명 항목이나 제로에너지건축물 평가에서 불리하게 작용합니다.
실무 적용 — 에너지 기준 연계와 도면 표기
조명 설계는 조도만 맞추면 끝나지 않습니다. 건축물의 에너지절약설계기준에는 조명 관련 의무사항이 있어서, 유도등과 주차장 조명은 고효율에너지기자재 인증을 받은 LED를 써야 하고, 공동주택 세대 현관과 계단실 등에는 인체감지 점멸형이나 자동 소등 기구를, 창측 조명은 부분 점멸이 가능하도록, 층별·구역별 일괄소등 스위치를 갖추도록 하고 있습니다. 최근 개정으로 조명밀도 기준도 강화됐기 때문에 계산 단계부터 조명밀도를 함께 관리해야 합니다.
도면에는 범례에 기구별 소비전력, 광속, 색온도, 연색성, 설치 방식을 적어두면 시공 단계에서 제품이 바뀌어도 성능 기준이 유지됩니다. 실별 목표 조도와 계산 조도, 조명밀도를 정리한 표를 계산서에 넣어두면 에너지 평가 담당과 숫자를 맞추기도 쉽고, 감리 단계에서 실측 조도와 비교할 기준이 됩니다.
자주 묻는 질문
Q. KS A 3011은 형광등 기준인데 LED에도 그대로 써도 되나요?
KS A 3011은 광원 종류와 관계없이 작업면에서 유지해야 할 조도를 정한 기준이라 LED에도 적용됩니다. 다만 LED는 초기 광속과 유지율이 높아 같은 방식으로 여유를 두면 과조도가 되기 쉬우므로, 보수율과 디밍 계획을 함께 검토하는 것이 좋습니다.
Q. 산업안전보건기준의 조도와 KS 조도 중 무엇을 따라야 하나요?
산업안전보건기준에 관한 규칙의 조도는 근로자가 상시 작업하는 장소에 대한 사업주의 법적 최소 의무이고, KS A 3011은 권장 기준입니다. 작업장이라면 두 기준을 모두 확인해 높은 쪽을 적용하는 것이 안전합니다.
Q. 보수율은 얼마로 잡아야 하나요?
정해진 단일 값은 없고, 제조사가 제시하는 광속 유지율과 기구 형태, 실의 오염 정도를 고려해 정합니다. 근거 없이 낮게 잡으면 기구 수가 늘어나 과설계가 되므로, 계산서에 적용 근거를 남기는 것이 좋습니다.
LED 조명 설계는 기준과 계산 방법은 그대로 쓰되, 광원이 밝아졌다는 사실을 계산과 운영 계획에 반영하는 것이 핵심입니다. 조도는 KS와 법적 최소 기준으로 확인하고, 광속법 계산에서는 보수율 근거를 남기고, LED 품질 지표와 조명밀도까지 사양서와 계산서에 함께 정리하면, 밝기와 에너지 두 마리 토끼를 모두 잡는 조명 설계를 할 수 있습니다.
