처음 사무소에 입사했을 때 콘센트 심볼 하나를 넣으려고 이전 도면 파일을 뒤지다가 시간을 허비한 적이 있습니다. 블록이 정리된 라이브러리가 없다 보니 매번 필요한 심볼을 다른 도면에서 복사해 오거나 직접 그려야 했습니다. 블록 라이브러리가 제대로 구축돼 있으면 상황이 완전히 달라집니다. INSERT 명령어 하나로 원하는 심볼을 즉시 불러올 수 있고, 새 프로젝트를 시작해도 심볼을 다시 그릴 필요가 없습니다. 어떻게 구축하고 관리해야 실무에서 제대로 쓸 수 있는지 정리해보겠습니다.
블록 라이브러리란 — 왜 구축해야 하는가
블록 라이브러리(Block Library)란 AutoCAD에서 반복 사용하는 심볼·부품·표준 도형을 블록으로 제작해 분야별로 정리해둔 파일 모음을 의미합니다. 전기 설계에서는 콘센트·스위치·등기구·분전반·감지기·수신기·접지 기호처럼 도면마다 반복해서 쓰는 심볼이 수십 가지입니다. 이 심볼들을 블록으로 만들어 라이브러리에 정리해두면 INSERT 명령어로 즉시 불러올 수 있어 도면 작업 속도가 크게 향상됩니다.
블록 라이브러리가 없으면 설계자마다 심볼 모양이 달라지는 문제가 생깁니다. 같은 콘센트인데 A가 그린 도면과 B가 그린 도면의 심볼 크기와 모양이 달라지면 도면을 합칠 때 이질감이 생기고, 범례를 볼 때 혼란이 생깁니다. 팀 전체가 같은 라이브러리에서 심볼을 불러 쓰면 어느 설계자가 그린 도면이든 심볼이 통일됩니다. 저는 사무소에서 이 라이브러리가 없던 시절과 있는 지금을 모두 경험했는데, 작업 속도 차이가 체감될 만큼 큽니다.
블록 제작 원칙 — 1:1 축척과 레이어 설정
블록 라이브러리를 구축하기 전에 블록 제작 원칙을 먼저 정해야 합니다. 가장 중요한 원칙은 1:1 실제 크기 기준으로 그리는 것입니다. 도면 축척이 1/100이든 1/50이든 블록 자체는 항상 실제 치수 기준으로 작성하고, 도면에 삽입할 때 축척 비율을 조정하는 방식입니다. 블록을 도면 축척에 맞춰 작게 그려두면 다른 축척 도면에 쓸 때마다 크기를 다시 계산해야 하는 번거로움이 생깁니다. 저는 블록을 새로 만들 때 반드시 1:1 기준으로 그리고 나서 BLOCK 명령어로 지정합니다.
레이어 설정도 중요합니다. 블록 안에 포함된 객체의 레이어를 0번 레이어(Layer 0)로 설정해두면 블록을 삽입할 때 현재 활성화된 레이어의 색상과 선 굵기를 자동으로 따라갑니다. 레이어를 0으로 설정하지 않고 특정 레이어로 고정해두면 블록을 다른 레이어에 삽입해도 원래 레이어 색상이 유지돼 도면에서 시각적 충돌이 생깁니다. 기준점(Base Point)은 심볼의 중심이나 삽입 기준이 되는 지점으로 정확하게 잡아야 도면에 배치할 때 위치가 맞습니다.
폴더 구조와 경로 등록 — 라이브러리 관리의 핵심
블록 파일을 아무 폴더에나 저장해두면 나중에 어디에 뒀는지 찾기 어렵습니다. 처음부터 분야별 폴더 구조를 잡아두는 것이 관리의 핵심입니다. 전기 설계 블록 라이브러리는 전등설비, 전열설비, 분전반, 소방설비, 통신설비, 범례·표제란으로 분류하는 방식이 일반적입니다. 각 폴더 안에 해당 분야의 블록 DWG 파일을 넣어두면 나중에 필요한 심볼을 바로 찾을 수 있습니다. 저는 폴더명에 분야 코드를 붙여 E-전등, E-전열, E-분전반처럼 전기와 소방·통신을 구분해서 관리합니다.

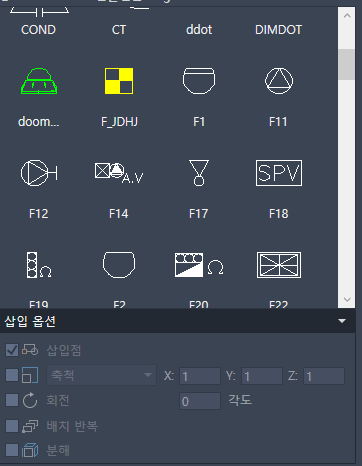

폴더를 만들었으면 AutoCAD 옵션(OP)에서 지원파일 검색 경로에 해당 폴더를 등록해야 합니다. 경로가 등록되면 INSERT 명령어를 입력했을 때 AutoCAD가 그 폴더를 자동으로 탐색해 파일 이름만 입력해도 블록이 불러와집니다. 폴더 경로는 공유 드라이브에 두고 팀원 전체가 같은 경로를 등록하는 방식으로 관리하면 누가 작업해도 같은 블록을 씁니다. 개인 PC에만 저장하면 PC를 교체하거나 다른 팀원이 작업할 때 라이브러리를 다시 구성해야 하는 번거로움이 생깁니다.
실무 활용 방법 — 사무소 표준 라이브러리를 먼저 익혀라
블록 라이브러리를 처음부터 직접 만들 필요는 없습니다. 대부분의 사무소는 이미 사용하는 블록 파일이 있고, 그 블록들이 어느 폴더에 있는지만 파악하면 됩니다. 신입 설계자라면 먼저 사무소 블록 폴더를 열어보고 어떤 심볼이 어떤 파일명으로 저장돼 있는지 파악하는 것이 우선입니다. 파일명과 심볼 내용이 일치하는지 확인하고, 자주 쓰는 심볼을 INSERT로 직접 불러보면서 기준점이 어디로 잡혀 있는지도 익혀두면 나중에 직접 만들 때 기준이 됩니다.
사무소 블록에 없는 심볼이 필요할 때는 직접 만들어 라이브러리에 추가합니다. 새로 만든 블록은 반드시 팀장이나 선배에게 확인을 받고 공유 라이브러리에 추가하는 것이 좋습니다. 개인이 임의로 추가한 블록이 사무소 표준과 다른 모양이면 협업 시 혼란이 생깁니다. 라이브러리는 한 번 만들어두면 계속 쌓이는 자산입니다. 프로젝트마다 새 심볼이 추가되고 오래된 심볼이 정리되면서 점점 완성도가 높아집니다.
블록 라이브러리는 한 번 잘 구축해두면 이후 모든 프로젝트에서 시간을 아껴줍니다. 처음 구축하는 데 시간이 걸리더라도 폴더 구조를 제대로 잡고 경로를 등록해두면 그 이후로는 INSERT 명령어 하나로 원하는 심볼이 바로 나옵니다. 사무소 표준을 먼저 익히고, 필요한 것을 하나씩 추가해 나가는 방식으로 쌓으면 됩니다.
