자동화재탐지설비를 설계할 때 감지기를 배치하기 전에 먼저 정해야 하는 것이 경계구역입니다. 경계구역이란 화재가 발생했을 때 수신기에서 "어느 구역에서 불이 났는지"를 구분해서 알 수 있도록 나눈 최소 단위의 구역을 말합니다. 경계구역을 어떻게 나누느냐에 따라 수신기 회로 수와 배선 구성이 달라지기 때문에, 소방 도면 작업의 출발점이라고 할 수 있습니다.
저는 전기, 통신, 소방 도면을 모두 직접 그리는데, 소방 도면을 시작할 때 가장 먼저 하는 일이 이 경계구역을 나누는 것입니다. 이 글에서는 화재안전성능기준에 나와 있는 경계구역 기준을 정리하고, 실제 도면에서 어떻게 적용하는지 순서대로 설명하겠습니다.
경계구역 기본 기준 — 숫자로 먼저 보기
경계구역 기준은 「자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203)」에 정해져 있습니다. 핵심 숫자만 먼저 보면 아래와 같습니다.
정리하면, 하나의 경계구역은 두 개 이상의 건축물에 걸치면 안 되고, 원칙적으로 두 개 이상의 층에 걸치면 안 됩니다. 다만 두 개 층을 합친 면적이 500㎡ 이하라면 하나의 경계구역으로 묶을 수 있습니다. 면적은 600㎡ 이하, 한 변은 50m 이하가 기본이고, 주된 출입구에서 내부 전체가 한눈에 보이는 구조라면 한 변 50m 범위 안에서 1,000㎡까지 넓힐 수 있습니다.
※ 세부 조건과 단서는 반드시 현행 기준 원문으로 확인하세요. NFPC 203은 개정이 이어지고 있어서, 설계 시점에 적용되는 기준을 확인하는 습관이 필요합니다.
계단·엘리베이터 같은 수직 공간은 따로
층별로 나누는 경계구역과 별개로, 건물을 위아래로 관통하는 공간은 별도의 경계구역으로 설정합니다. 기준에서 말하는 대상은 계단, 경사로(에스컬레이터 경사로 포함), 엘리베이터 승강로(권상기실이 있으면 권상기실), 린넨슈트, 파이프 피트 및 덕트 같은 부분입니다.
이런 수직 공간은 연기가 위로 빠르게 올라가는 통로가 되기 때문에 층 단위가 아니라 수직 단위로 따로 감시합니다. 계단과 경사로는 하나의 경계구역 높이를 45m 이하로 하고, 지하층의 계단과 경사로는 지하층이 한 개 층인 경우를 제외하면 지상과 따로 하나의 경계구역으로 나눕니다. 고층 건물이라면 계단 하나도 높이에 따라 여러 경계구역으로 나뉘게 됩니다.
면적 산정에서 알아둘 예외
- 외기에 면한 개방 부분 — 외기에 면해 상시 개방된 부분이 있는 차고, 주차장, 창고 등은 외기에 면하는 각 부분에서 5m 미만 범위는 경계구역 면적에 넣지 않습니다.
- 스프링클러 등과 연동하는 감지기 — 스프링클러설비, 물분무등소화설비, 제연설비의 화재감지장치로 감지기를 설치한 경우에는 경계구역을 해당 설비의 방사구역이나 제연구역과 같게 설정할 수 있습니다.
예시로 경계구역 나눠보기
예시 ① 한 층 면적이 기준을 넘는 경우
→ 1,200 ÷ 600 = 2 → 최소 2개 경계구역
면적 기준으로는 최소 두 개 구역이 필요합니다. 실제로 나눌 때는 숫자만 맞추는 게 아니라 벽이나 복도처럼 공간이 자연스럽게 구분되는 선을 따라 나누는 게 좋습니다. 그래야 화재가 났을 때 수신기에 표시된 구역을 보고 현장에서 위치를 찾기 쉽습니다.
예시 ② 작은 층 두 개를 묶는 경우
→ 두 개 층을 하나의 경계구역으로 설정 가능
소규모 건물에서는 이렇게 두 개 층을 묶어서 경계구역 수를 줄일 수 있습니다. 다만 묶을 수 있다고 해서 꼭 묶어야 하는 건 아닙니다. 층마다 용도가 다르거나, 나중에 관리 측면에서 층별로 구분되는 게 낫다면 층별로 나누는 것도 충분히 합리적인 판단입니다.
도면에서는 이렇게 작업합니다
작업 순서
- 건축 평면에서 층별 바닥면적과 가장 긴 변의 길이를 확인합니다.
- 계단, 엘리베이터 승강로, 샤프트처럼 별도 경계구역이 되는 수직 공간을 먼저 표시합니다.
- 나머지 면적을 기준에 맞게 나누고, 구역마다 번호를 붙입니다.

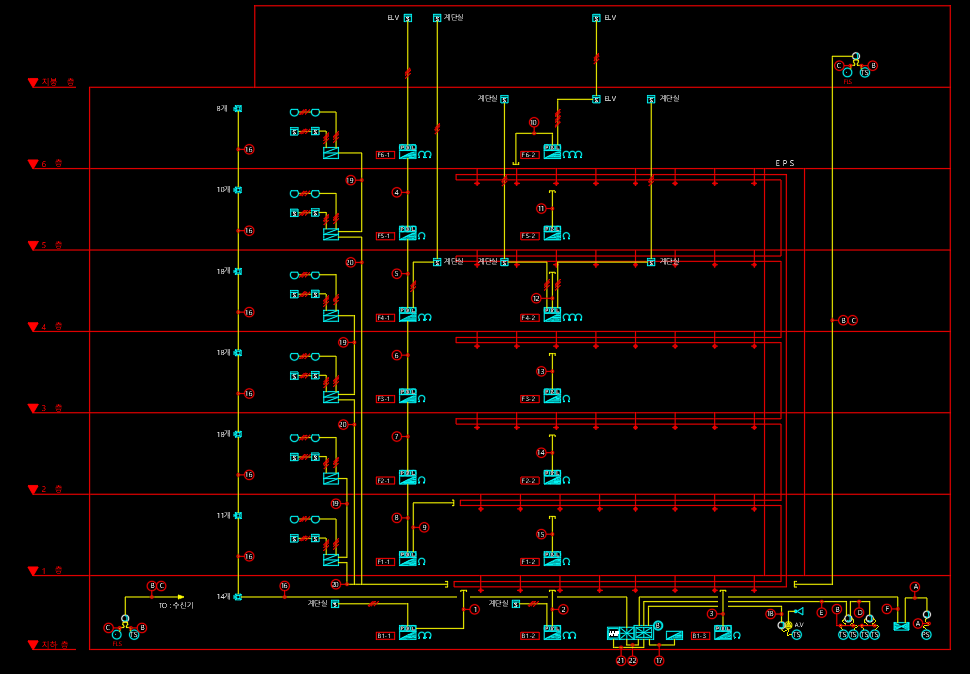

- 경계구역 수를 집계해서 수신기 회로 수와 계통도에 반영합니다.
경계구역 하나는 보통 수신기의 회로 하나로 연결됩니다. 그래서 경계구역 수가 정해지면 수신기에 필요한 회로 수가 정해지고, 층별로 올라가는 배선 가닥수도 함께 정리할 수 있습니다. 경계구역을 먼저 확정하지 않고 감지기부터 배치하면, 나중에 구역을 다시 나눌 때 배선과 계통도까지 함께 고쳐야 합니다.

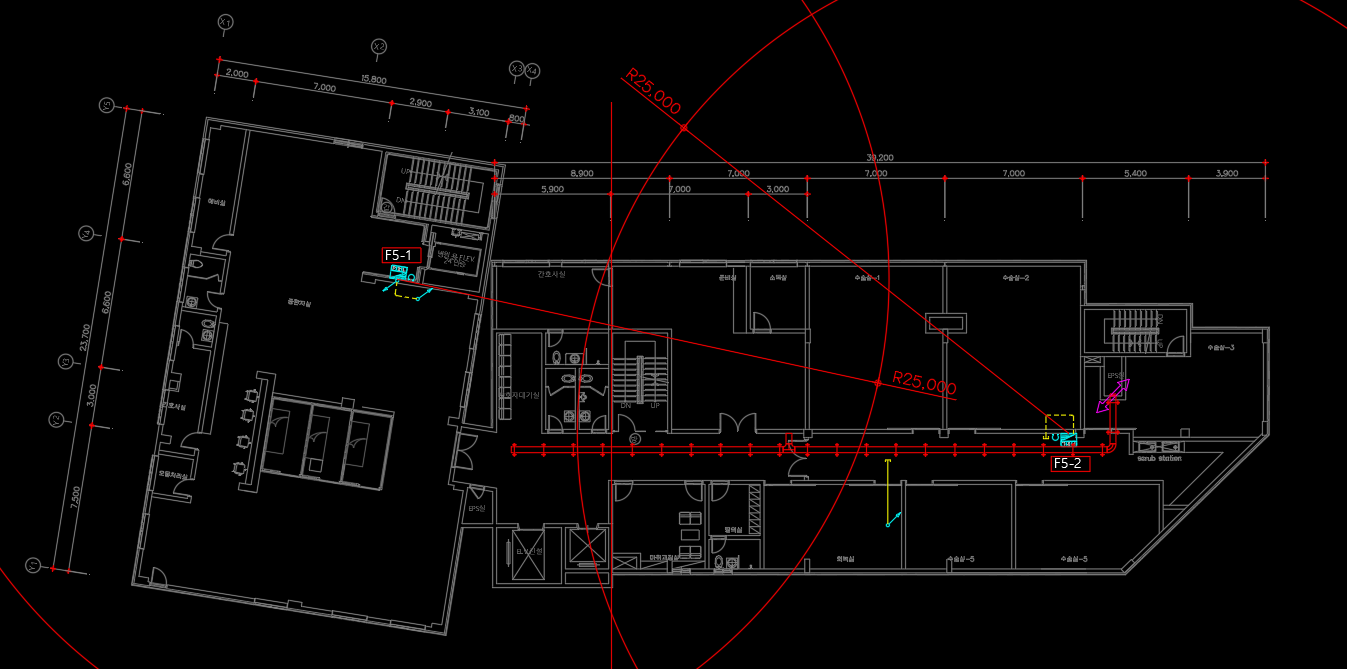

저는 경계구역을 도면에 따로 크게 표현하지 않는 경우가 많습니다. 표현할 때는 구역선으로 범위를 표시하거나, 발신기 등에 경계구역 명칭을 붙이는 방식으로 정리합니다. 이렇게 작업한 도면으로 소방서 인허가까지 받았고, 지금까지 경계구역 때문에 지적을 받은 적은 없습니다.
결국 중요한 건 표현 방식보다 기준에 맞게 나눴는지입니다. 기준을 정확히 지켜서 구역을 나누고, 계통도와 수신기 회로 수가 그 구역 수와 맞으면 도면 검토에서 문제될 일이 거의 없습니다. 구역선을 넣을지 여부는 사무소 기준이나 발주처 요청에 맞추면 됩니다.
경계구역 설정 후 확인할 것
- 하나의 경계구역이 두 개 건축물이나 (500㎡ 초과인) 두 개 층에 걸치지 않는지
- 각 구역의 면적이 600㎡ 이하, 한 변이 50m 이하인지 (1,000㎡ 적용 시 조건 충족 여부)
- 계단, 경사로, 승강로, 샤프트를 별도 경계구역으로 뺐는지
- 계단·경사로 경계구역 높이가 45m를 넘지 않는지, 지하층 계단을 따로 나눴는지
- 경계구역 수와 수신기 회로 수, 계통도의 회로 표기가 일치하는지
정리
경계구역은 면적 600㎡ 이하, 한 변 50m 이하, 층별 구분을 기본으로 하고, 계단과 승강로 같은 수직 공간은 따로 나눕니다. 이 구역 수가 수신기 회로 수와 계통도의 기준이 되기 때문에, 소방 도면에서는 감지기 배치보다 경계구역 설정을 먼저 확정하는 것이 순서입니다.
소방 도서를 착공신고에 맞춰 준비하는 과정은 소방 설비 착공신고 도서 작성 실무 글에 정리해두었습니다.
