전기 설계 신입, 첫 3개월에 꼭 익혀야 할 것들

전기 설계 사무소에 처음 들어오면 대부분 비슷한 지점에서 막힙니다. AutoCAD는 학교에서 써봤는데 막상 회사 도면을 열어보면 레이어가 수십 개고, 선배가 "이 층 전열 좀 그려봐"라고 하면 어디서부터 손을 대야 할지 모릅니다. 저도 신입 시절에 명령어를 몰라서가 아니라 도면이 왜 이렇게 생겼는지를 몰라서 시간을 가장 많이 썼습니다.

그래서 이 글은 단축키나 기능 설명이 아니라, 신입이 입사 후 3개월 동안 어떤 순서로 무엇을 익히면 덜 헤매는지를 월별로 정리한 글입니다. 사무소마다 업무 방식은 다르지만, 건축 전기 설계라면 큰 줄기는 거의 같습니다.

1개월차 — 그리기 전에 읽는 법 (도면 세트 구조, 건축 도면 읽기, 사무소 규칙)
2개월차 — 숫자가 이어지는 흐름 (부하표 → 분전반 → 간선 → 변압기, 기준 찾는 습관)
3개월차 — 한 층을 끝까지 (평면도 완성, 변경 관리, 다른 공종과 협의)

1개월차

그리기 전에, 읽는 법부터

첫 달에 가장 중요한 건 선을 빨리 긋는 게 아니라 한 프로젝트의 전기 도면 세트가 어떻게 짜여 있는지를 이해하는 것입니다. 회사에 완료된 프로젝트 도면이 있다면 표지부터 마지막 장까지 순서대로 한 번 넘겨보는 걸 추천합니다. 처음에는 무슨 뜻인지 다 몰라도 괜찮습니다. 어떤 도면이 어떤 순서로 붙어 있는지 눈에 익히는 게 목적입니다.

도면 세트의 세 가지 축

건축 전기 도면은 크게 세 종류로 나눠서 보면 정리가 쉽습니다. 첫째는 계통도입니다. 계통도란 전기가 어디서 들어와서 어떤 경로로 각 층과 각 실로 나뉘는지를 한 장에 보여주는 그림을 말합니다. 수전 설비부터 변압기, 주배전반, 각 층 분전반까지의 연결 관계가 여기에 담깁니다. 둘째는 평면도로, 건축 평면 위에 조명·콘센트·약전 기구가 실제로 어디에 놓이는지를 표시한 도면입니다. 셋째는 상세도와 범례로, 기구의 설치 높이나 배관 방법, 도면에 쓰인 심볼이 무엇을 뜻하는지를 설명합니다.

신입 때는 평면도만 붙잡고 있기 쉬운데, 평면도에 그려진 회로 번호는 결국 계통도와 분전반 결선도에서 시작된 것입니다. 평면도를 볼 때 "이 회로는 어느 분전반에서 나왔지?"를 계통도에서 거꾸로 찾아보는 연습을 해두면 도면 전체가 하나로 연결돼 보이기 시작합니다.

건축 도면을 먼저 읽어야 하는 이유

전기 도면은 건축 도면 위에 얹어서 그립니다. 그래서 건축 평면을 제대로 읽지 못하면 전기 배치도 어긋납니다. 신입이 처음 건축 도면을 받았을 때 확인할 것은 생각보다 많지 않습니다. 실 이름과 용도(사무실인지 기계실인지에 따라 조도와 콘센트 수가 달라집니다), 천장 높이와 천장 마감(매입 조명이 들어갈 수 있는지), EPS·TPS 같은 전기·통신 샤프트 위치(간선이 어디로 올라가는지), 방화구획(관통부 처리가 필요한 곳) 정도입니다.

이 네 가지만 표시하면서 건축 평면을 한 번 훑어보는 습관을 들이면, 나중에 선배가 "여기 왜 조명을 이렇게 놨어?"라고 물을 때 대답할 근거가 생깁니다.

사무소 규칙을 먼저 외우기

첫 달에 의외로 중요한 게 사무소 자체 규칙입니다. 레이어 이름, 색상, 선 굵기, 문자 스타일, 템플릿 도면의 위치는 사무소마다 다릅니다. 이 규칙을 지키지 않으면 내가 그린 도면이 다른 사람 도면과 합쳐질 때 출력 결과가 달라지고, 결국 누군가 다시 손봐야 합니다. 템플릿 파일과 레이어 표준이 문서로 있다면 출력해서 책상에 붙여두고, 문서가 없다면 선배 도면에서 레이어 목록을 정리해 나만의 표로 만들어두면 좋습니다.

나의 신입 시설 — 제가 첫 달에 가장 먼저 한 일
저는 입사하고 도면을 그리기 전에 회사에서 쓰고 있던 캐드 명령어 리습부터 하나하나 실행해봤습니다. 이 리습은 무엇을 하는지, 어떤 순서로 입력해야 하는지 직접 눌러보면서 체크하고 연습했습니다. 회사 도면은 그 리습들을 전제로 그려져 있어서, 이 과정을 거치고 나니 선배들 도면이 왜 그렇게 생겼는지가 조금씩 보이기 시작했습니다.

2개월차

숫자가 어떻게 이어지는지 이해하기

두 번째 달에는 도면 뒤에 있는 계산의 흐름을 잡는 게 목표입니다. 전기 설계는 결국 "어디에 얼마만큼의 전기가 필요한가"를 정하고, 그 전기를 안전하게 보낼 설비를 고르는 일입니다. 이 과정이 하나의 흐름으로 이어져 있다는 걸 이해하면, 각각의 계산이 따로 노는 숙제처럼 느껴지지 않습니다.

부하표 → 분전반 → 간선 → 변압기

출발점은 부하표입니다. 부하표란 각 실에 들어가는 조명, 콘센트, 동력 기기의 용량을 하나하나 적어 합계를 낸 표를 말합니다. 이 합계를 회로별로 나누고 묶은 것이 분전반이 되고, 분전반 하나에 걸리는 부하의 크기에 따라 메인 차단기 용량이 정해집니다. 각 층 분전반까지 전기를 보내는 굵은 전선이 간선인데, 간선 굵기는 그 분전반의 부하 전류와 거리(전압강하)를 따져서 정합니다. 마지막으로 모든 간선의 부하를 모아, 실제로 동시에 쓰이는 정도(수용률)를 반영해 변압기 용량을 결정합니다.

신입 때는 이 중 한 단계만 맡게 되는 경우가 많습니다. 그래도 내가 작성한 부하표의 숫자가 결국 변압기 용량까지 영향을 준다는 걸 알고 있으면, 숫자 하나를 적을 때도 근거를 챙기게 됩니다. 기존 프로젝트의 부하표와 계통도를 나란히 펴놓고, 분전반 하나를 골라 그 숫자가 간선과 변압기에서 어떻게 반영됐는지 따라가 보세요. 한 번만 해봐도 흐름이 머리에 남습니다.

답을 외우지 말고, 기준 찾는 법을 익히기

전기 설계에서 쓰는 기준은 양이 많고 개정도 잦습니다. 그래서 신입에게 필요한 건 기준을 외우는 능력이 아니라 어디에 무엇이 있는지 찾아가는 능력입니다. 전기 설비는 한국전기설비규정(KEC), 소방 관련 전기 설비는 화재안전성능기준(NFPC)과 화재안전기술기준(NFTC), 에너지 관련 항목은 건축물의 에너지절약설계기준처럼 큰 분류만 먼저 머리에 넣어두면 됩니다.

선배에게 "이건 왜 이렇게 해요?"라고 물었을 때 "KEC 몇 조 봐"라는 답이 돌아오면, 그 조문을 직접 찾아서 읽고 메모해두는 게 좋습니다. 같은 질문을 두 번 하지 않게 되고, 나중에 감리나 발주처가 근거를 물을 때도 바로 답할 수 있습니다.

질문 노트 만들기

두 번째 달부터는 질문이 많아집니다. 이때 질문을 노트 하나에 날짜와 함께 적어두는 걸 추천합니다. 질문, 선배의 답, 근거가 된 기준이나 도면을 한 줄씩 적어두면 3개월 뒤에는 그 노트가 나만의 실무 사전이 됩니다. 또 질문을 모아두면 선배에게 하루에 한 번 몰아서 물어볼 수 있어서, 바쁜 선배의 작업 흐름을 덜 끊게 됩니다.

나의 신입 시절 — 샘플 도면 따라 그리기
리습에 어느 정도 익숙해지자 사수가 샘플 도면을 주면서 "이거 보고 다시 그려봐"라고 했습니다. 처음에는 그냥 똑같이 따라 그리는 연습이었는데, 그리다 보면 "이 회로는 왜 여기서 나눴지?", "이 기구는 왜 이 위치지?" 같은 궁금증이 계속 생겼습니다. 그때마다 최대한 도면을 보고 스스로 이해해보려고 하고, 그래도 모르겠는 건 물어보면서 하나씩 채워나갔습니다.

3개월차

한 층을 처음부터 끝까지 그려보기

세 번째 달의 목표는 단순합니다. 한 개 층의 전기 평면도를 처음부터 끝까지 혼자 완성해보는 것입니다. 실제 프로젝트에 바로 들어가기 어렵다면 지난 프로젝트의 건축 평면을 받아서 연습용으로 그려보고, 완성본과 비교해보는 방법도 좋습니다.

순서를 정해두고 그리기

한 층을 그릴 때는 순서가 있으면 빠뜨리는 게 줄어듭니다. 저는 건축 평면 정리 → 분전반 위치 결정 → 전등 배치와 회로 구성 → 전열(콘센트) 배치와 회로 구성 → 약전·소방 기구 배치 → 회로 번호와 분전반 결선도 대조 → 범례와 주기 정리 순서를 권합니다. 특히 마지막의 평면도 회로 번호와 분전반 결선도 대조는 신입이 가장 많이 놓치는 부분입니다. 평면도에는 L-3 회로가 있는데 분전반 결선도에는 L-3이 비어 있는 식의 불일치가 의외로 자주 생깁니다.

변경은 반드시 목록으로 남기기

실무를 하다 보면 건축 도면이 계속 바뀝니다. 실 배치가 바뀌거나 벽이 움직이면 전기 도면도 따라 고쳐야 합니다. 이때 수정만 하고 기록을 남기지 않으면, 나중에 무엇이 언제 왜 바뀌었는지 아무도 설명하지 못합니다. 건축 도면이 새로 올 때마다 이전 도면과 겹쳐서 달라진 곳을 표시하고, 전기 도면에서 고친 내용을 날짜·도면 번호·내용으로 간단히 목록화해두세요. 도면에는 수정 부분을 구름 표시(리비전 클라우드)로 감싸고 리비전 번호를 붙이는 것이 일반적입니다.

다른 공종과의 협의는 말이 아니라 기록으로

전기 설계는 혼자 끝나는 일이 아닙니다. 기계 설비 쪽에서 펌프나 공조기 용량이 바뀌면 동력 부하가 바뀌고, 소방 설계에서 감지기나 방화셔터 위치가 바뀌면 연동 배선이 달라집니다. 신입 때는 이런 협의를 전화나 구두로만 듣고 넘어가기 쉬운데, 협의한 내용은 날짜와 상대방, 결정 사항을 짧게라도 메일이나 메모로 남겨두는 게 좋습니다. 나중에 도면이 서로 맞지 않을 때 그 기록이 근거가 됩니다.

나의 신입 시절 — 첫 프로젝트를 납품하기까지

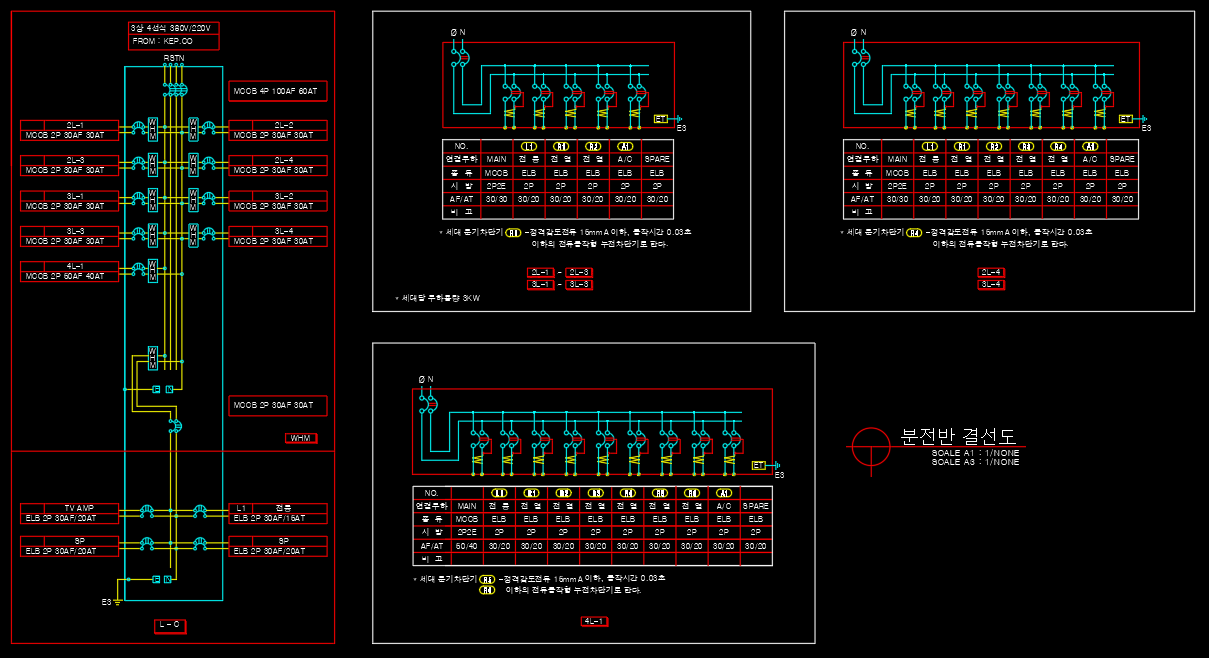

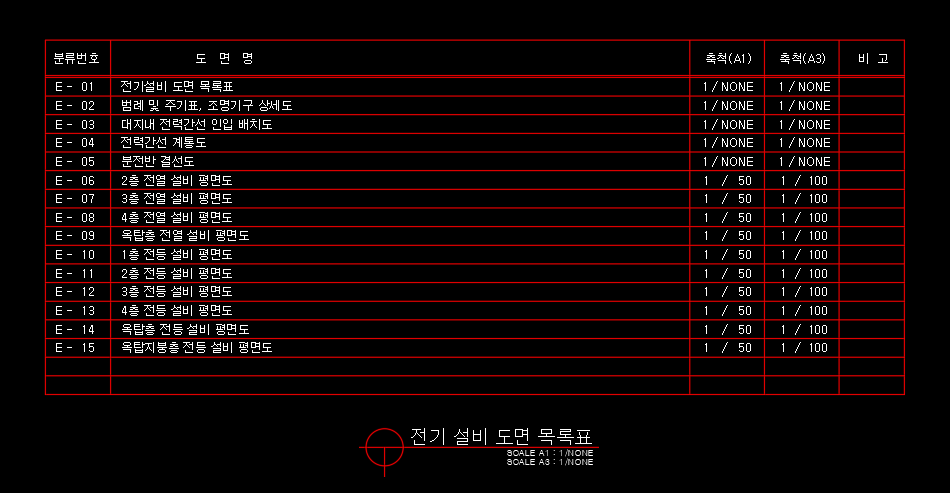

따라 그리기 연습 후에 처음으로 실무 작업을 받았습니다. 이때도 사수가 샘플 도면을 같이 주면서 보면서 하라고 했고, 저는 샘플을 최대한 이해하려고 애쓰면서 작업하다가 궁금한 건 물어보면서 진행했습니다. 납품 전에는 사수에게 검토를 받았는데, 잘못된 부분이 나오면 왜 틀렸는지 설명을 듣고 고치고, 다시 검토받고를 몇 번이고 반복했습니다. 혼도 많이 났지만, 그렇게 고친 도면으로 첫 프로젝트 납품을 마쳤을 때 배운 게 지금까지 제 작업 습관의 바탕이 됐습니다.

3개월 동안의 목표, 한 장으로 정리

아래 표의 오른쪽 칸은 "이 정도면 잘 가고 있다"는 신호입니다. 모든 칸을 완벽하게 채우지 못해도 괜찮습니다. 내가 지금 어느 단계쯤에 있는지 확인하는 용도로 보시면 됩니다.

시기	익힐 것	잘 가고 있다는 신호
1개월차	도면 세트 구성(계통도·평면도·상세도), 건축 평면 읽기, 사무소 레이어·템플릿 규칙	평면도의 회로 하나를 계통도에서 거꾸로 찾아갈 수 있다
2개월차	부하표 → 분전반 → 간선 → 변압기 흐름, KEC·NFTC 등 기준 찾는 법, 질문 노트	내가 적은 부하 숫자가 어느 도면에 반영되는지 설명할 수 있다
3개월차	한 층 평면도 완성, 회로 번호 대조, 변경 목록 관리, 공종 협의 기록	검토에서 받는 지적이 "누락"보다 "판단" 위주로 바뀐다

처음 3개월에 굳이 안 해도 되는 것

반대로 신입이 의욕만큼 시간을 쏟지만 당장은 효과가 적은 것들도 있습니다. 첫째, 리습(LISP)이나 자동화 도구를 직접 만드는 일입니다. 도면 구조를 이해하기 전에 자동화부터 하면 무엇을 자동화해야 하는지 판단하기 어렵습니다. 앞에서 말씀드렸듯이 저도 처음엔 회사에 있던 리습을 하나씩 실행해보는 데서 시작했습니다. 사무소에 이미 있는 도구를 쓰는 법을 익히는 것으로 충분합니다.

둘째, 기준을 처음부터 끝까지 통째로 외우는 일입니다. 앞에서 말했듯이 찾는 법을 익히는 게 훨씬 오래 갑니다. 셋째, 속도 경쟁입니다. 처음 3개월은 빨리 그리는 것보다 틀리지 않게 그리는 습관을 만드는 기간입니다. 정확하게 그리는 순서가 몸에 배면 속도는 자연스럽게 따라옵니다.

마치며

신입 3개월은 실력을 증명하는 기간이라기보다, 앞으로 몇 년을 버틸 작업 습관을 만드는 기간입니다. 도면을 읽는 눈, 숫자가 이어지는 흐름에 대한 감각, 변경과 협의를 기록하는 습관 이 세 가지만 잡아도 그다음 단계가 훨씬 수월해집니다.

3개월이 지나 설계 업무에 조금 익숙해지면, 도면 외에 함께 납품하는 문서도 보게 됩니다. 설계의 의도와 기준을 정리하는 문서는 전기 설계 설계설명서 작성 방법 글에, 도면에서 뽑은 수량으로 공사비를 산정하는 과정은 전기 공사비 내역서 작성 실무 글에 정리해두었습니다.

지금 신입이시라면 첫 3개월에 어떤 부분이 가장 막히는지 댓글로 남겨주세요. 비슷한 고민이 많은 주제는 따로 글로 정리해보겠습니다.
