전기 설계 콘센트 배치 방법 (개수·설치 높이·회로 구성 Q&A)

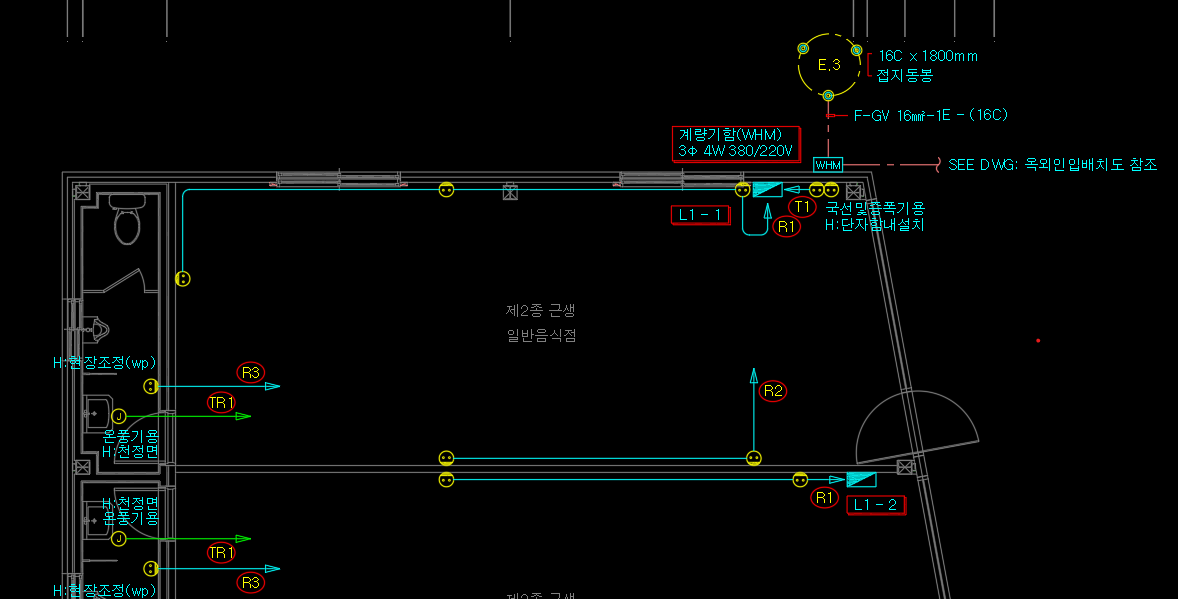

전열 평면도는 전등 평면도와 함께 전기 설계에서 가장 기본이 되는 도면입니다. 그런데 막상 그리려고 하면 "이 방에는 콘센트를 몇 개 넣지?", "높이는 다 같은가?", "회로 하나에 몇 개까지 묶어도 되지?" 같은 질문이 계속 생깁니다.

그래서 이번 글은 콘센트 배치에서 자주 나오는 질문을 하나씩 묻고 답하는 방식으로 정리했습니다.

Q1콘센트 개수는 어떻게 정하나요?

A. 실 용도와 구조에 따라 달라지고, 발주처가 위치를 정해주는 경우도 있습니다.

콘센트 개수에는 모든 실에 똑같이 적용하는 정해진 숫자가 없습니다. 먼저 실의 용도를 봅니다. 사무실처럼 책상마다 컴퓨터와 모니터가 들어가는 공간은 콘센트가 많이 필요하고, 창고나 복도처럼 기기를 거의 쓰지 않는 공간은 청소기용 정도만 있으면 됩니다.

다음으로 실의 구조를 봅니다. 벽 길이, 창과 문의 위치, 가구가 놓일 자리에 따라 콘센트를 둘 수 있는 벽면이 정해집니다. 문 뒤나 붙박이장 안쪽처럼 실제로 쓰기 어려운 위치는 피하고, 가구 배치도가 있다면 책상이나 TV가 놓이는 자리를 기준으로 맞추는 게 좋습니다.

나의 작업 방식 —
저는 실 용도와 구조를 보고 콘센트 개수를 정합니다. 다만 발주처에서 콘센트 위치를 직접 요구하는 경우도 있는데, 그럴 때는 요청받은 위치를 기준으로 배치합니다.

Q2설치 높이는 몇으로 하나요?

A. 일반 콘센트는 바닥에서 0.3m가 기본이고, 쓰는 용도와 설치하는 실에 따라 달라집니다.

나의 작업 방식 —
저는 일반 콘센트를 보통 0.3m로 잡습니다. 그 외에는 콘센트를 어디에 쓰는지, 어떤 실에 설치하는지를 보고 높이를 따로 정합니다.

높이를 바꾸는 대표적인 경우는 콘센트를 쓰는 위치가 바닥 근처가 아닐 때입니다. 예를 들어 주방 조리대 위에서 쓰는 소형 가전용, 세면대 옆에서 쓰는 콘센트, 벽걸이 TV나 모니터 뒤에 숨기는 콘센트, 천장 가까이 붙는 에어컨용 콘센트는 실제 기기가 놓이는 높이에 맞춰야 합니다.

기본 높이와 다른 콘센트는 도면에 높이를 따로 표기해야 시공 때 혼선이 없습니다. 범례에 기본 높이를 적어두고, 다른 높이는 심볼 옆에 별도로 표기하는 방식을 많이 씁니다.

Q3물 쓰는 곳은 뭐가 다른가요?

A. 감전 보호 조건이 따로 붙습니다. KEC 콘센트 시설 기준을 확인해야 합니다.

욕조나 샤워 시설이 있는 욕실, 화장실처럼 몸이 물에 젖은 상태에서 전기를 쓰는 장소에 콘센트를 두는 경우, 한국전기설비규정(KEC)의 콘센트 시설 기준(234.5)에 따라 인체감전보호용 누전차단기나 절연변압기로 보호된 전로에 연결하거나, 인체감전보호용 누전차단기가 붙은 콘센트를 써야 합니다. 이때 콘센트는 접지극이 있는 방적형을 사용합니다.

도면에서는 이런 콘센트를 일반 콘센트와 다른 심볼로 구분하고, 범례에 방적형·누전차단기 부착형임을 적어두는 게 좋습니다. 세부 조건은 설계 시점의 KEC 원문으로 한 번 더 확인하세요.

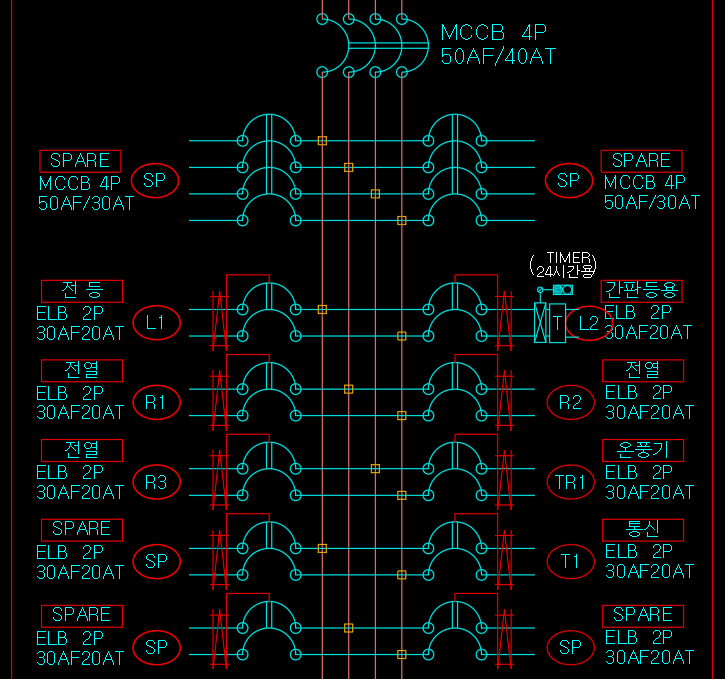

Q4회로 하나에 콘센트 몇 개까지 묶나요?

A. 일반 콘센트는 보통 한 회로에 8개까지 묶고, 용도에 따라 1개나 2개를 한 회로로 따로 빼기도 합니다.

나의 작업 방식 —
저는 일반 콘센트를 하나의 회로에 보통 8개까지 묶습니다. 다만 콘센트 용도에 따라 1개를 1회로로 따로 빼기도 하고, 2개를 한 회로로 묶기도 하는 등 경우마다 다양하게 구성합니다.

콘센트를 따로 빼는 이유는 그 콘센트에 꽂히는 기기의 용량 때문입니다. 전자레인지, 전기레인지, 에어컨, 냉장고처럼 소비 전력이 크거나 계속 켜져 있는 기기를 일반 콘센트 회로에 같이 묶으면, 다른 기기와 동시에 쓸 때 차단기가 떨어질 수 있습니다. 냉장고처럼 꺼지면 곤란한 기기도 다른 콘센트 문제로 함께 차단되지 않도록 따로 빼는 경우가 많습니다.

회로를 나눌 때는 콘센트 개수만 보지 말고 그 회로에 걸리는 부하 합계와 차단기 용량이 맞는지 같이 확인해야 합니다. 이 부분은 부하 산정과 이어지는 내용입니다.

Q5시공 중에 위치가 바뀌면 설계자가 고치나요?

A. 보통은 시공사와 발주처가 협의해서 반영하고, 준공도면에서 정리됩니다.

내 작업 방식 —
시공 중에 콘센트 위치를 바꿔달라는 요청을 설계 쪽에서 받는 일은 거의 없습니다. 시공 중 위치 변경이나 추가는 시공사와 발주처가 협의해서 수정하고, 그 내용을 반영한 준공도면도 그쪽에서 그립니다. 그래서 설계사무소 입장에서는 보통 납품까지 하면 그 프로젝트는 끝났다고 봅니다.

그렇기 때문에 설계 단계에서 콘센트를 꼼꼼하게 배치해두는 게 더 중요합니다. 설계 도면이 시공의 출발점이 되기 때문에, 실 용도에 맞지 않는 위치나 빠진 콘센트가 있으면 결국 현장에서 협의와 수정이 늘어나게 됩니다. 납품 전에 가구 배치도나 건축 평면과 한 번 더 겹쳐보는 습관이 도움이 됩니다.

정리

콘센트 개수는 실 용도와 구조, 발주처 요청에 따라 정하고, 높이는 일반 0.3m를 기본으로 쓰는 위치에 맞춰 조정합니다. 회로는 일반 콘센트를 보통 8개까지 묶되 용량이 큰 기기는 전용 회로로 빼고, 물 쓰는 곳은 KEC의 감전 보호 조건을 지킵니다. 설계 납품 이후의 변경은 시공 쪽에서 정리되는 경우가 많기 때문에, 설계 단계에서 배치를 꼼꼼하게 해두는 것이 가장 중요합니다.
